BOMBA FAB 50 M2/M3

бомба ФАБ 50 M2/M3







Las bombas rusas de un peso de 50 Kg. fabricadas en el año 1934 utilizando proyectiles de artillería fueron los modelos FAB 50 M2 y FAB 50 M3. Para la fabricación de ambos modelos se utilizaron 359.706 proyectiles de artillería rompedores de calibre 152 mm. del modelo francés. Estos proyectiles se encontraban almacenados en los polvorines rusos y se encontraban descatalogados debido a la reforma de la artillería de campo que se realizó en dicho país. Se decidió su utilización como bombas de aviación por una parte por cuestiones económicas, el bajo coste que suponía la reutilización de elementos ya fabricados y por otra, de carácter técnico, ya que por la relación del espesor de las paredes en comparación con las FAB 50 sv, poseían una mayor acción rompedora con una menor cantidad de explosivo. No se modificó su nombre FAB, seguido de su peso y del modelo, de los que se fabricaron del 2 al 9. Tampoco se modificó su marcaje y color con respecto a aquellas.

Para la transformación de estos proyectiles en bombas de aviación se realizaron dos modificaciones, por una parte se tapó el hueco de la espoleta de ojiva mediante un tapón cónico. Por otra y para dotar al proyectil de capacidad aerodinámica, se cortó la parte trasera del proyectil y soldando al cuerpo un cono provisto de las aletas estabilizadoras.

Cuando se procedió a la fabricación completa de este tipo de bombas comprobaron que la producción resultaba muy costosa, así durante el año 1935 sólo se construyeron 8.000 ejemplares, motivo por el que se abandonó su producción dos años después.

Las escasas diferencias entre los modelos M2 y M3 hacen imposible determinar si en la Guerra Civil se empleó un modelo u otro, o quizás ambos. Por este motivo se aúnan ambos como si de un solo modelo se tratara.

En el centro de gravedad de la bomba se situaba el collar de sujeción al lanzabombas.

Esta bomba tenía la denominación republicana R-50, significando la R su procedencia Rusa, seguida del peso de la bomba.

Las características de ambos modelos son las siguientes:





FAB 50 M2



Longitud:                          1249-1273 mm.

Distancia del centrode gravedad hasta la ojiva: 483 mm.

Diámetro:                         150,6 mm.

Peso:                                43,7 Kg. sin espoleta

Explosivo:                           6,9 Kg. de TNT



Espoletas:

ADZ (АДЗ)

ADP  (АДП)

APUV  (АПУВ)













FAB 50 M3

Longitud:         1335-1358 mm.

Distancia del centro de gravedad hasta la ojiva: 498 mm.

Diámetro:        151,6 mm.

Peso:                    ? Kg. sin espoleta

Explosivo:              ? Kg. de TNT



Espoletas:

ADZ (АДЗ)

ADP  (АДП)

APUV  (АПУВ)

















Datos del libro "Bombas de aviación rusa 1912-1945". E. Pyriev, S. Reznichenko. Е.Пырьев, С.Резниченко. Бомбардировочное вооружение авиации России 1912-1945 гг. Editor: Departamento de Planificación del Estado Mayor de las Fuerzas Aéreas (GSH VVS).

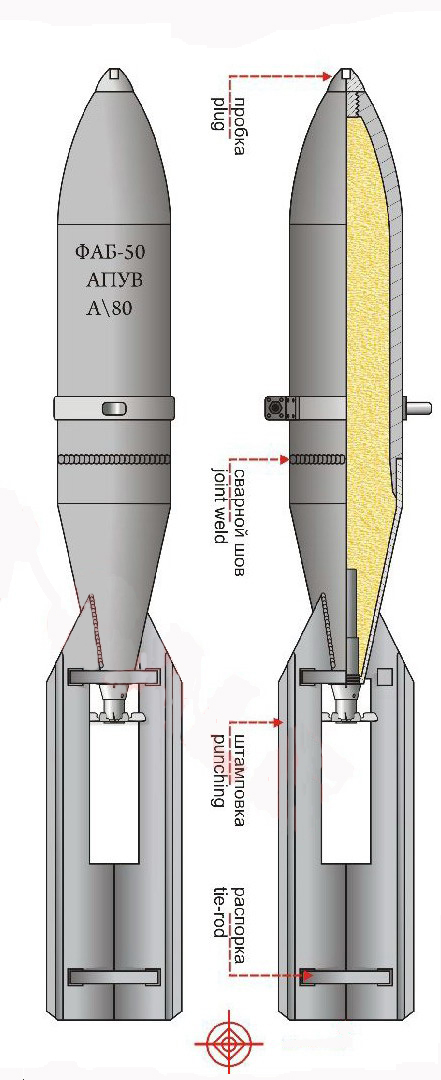

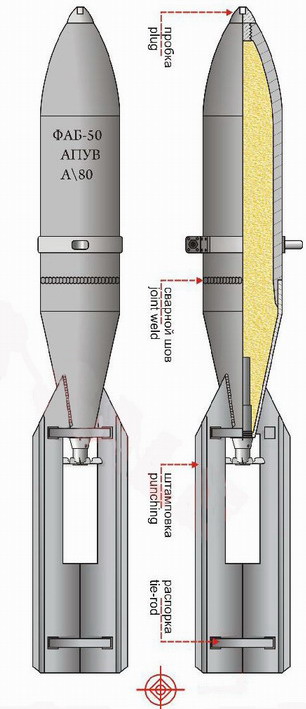

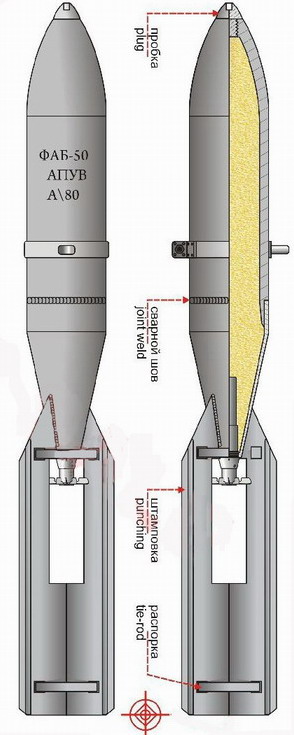

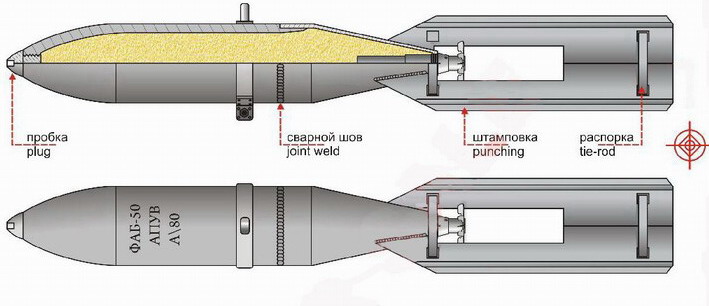

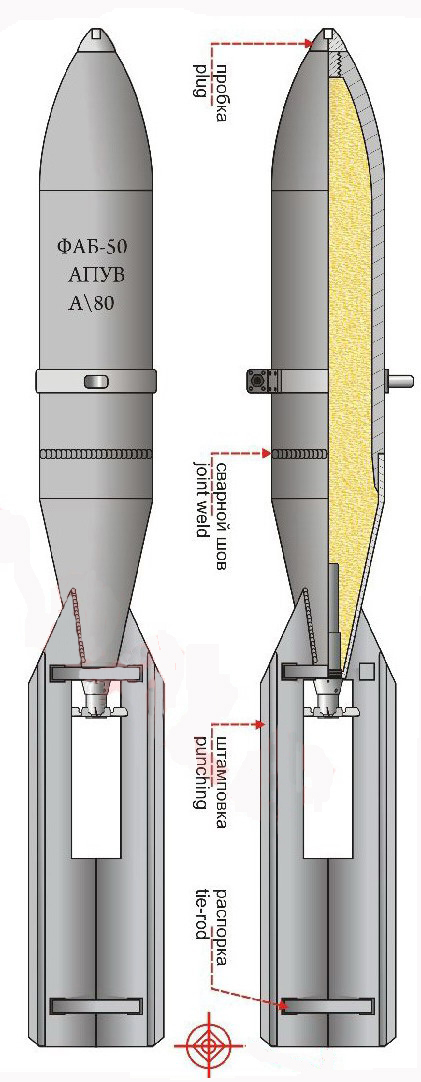

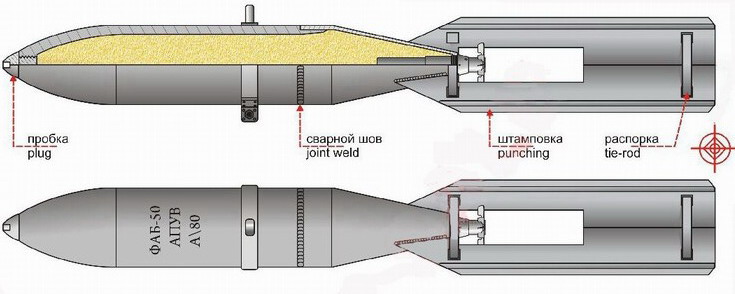

Los gráficos coloreados de la página http://trizna.ru/galerea/index.php de obligada visita.

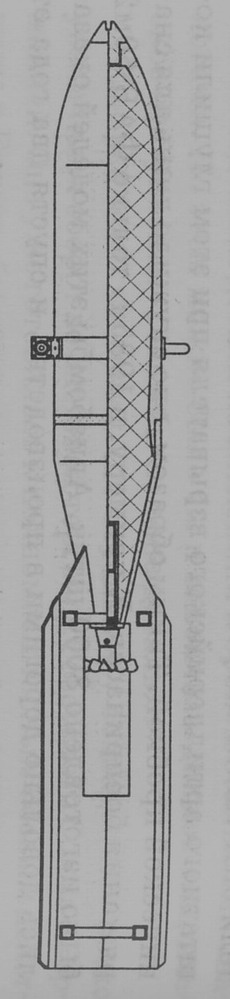

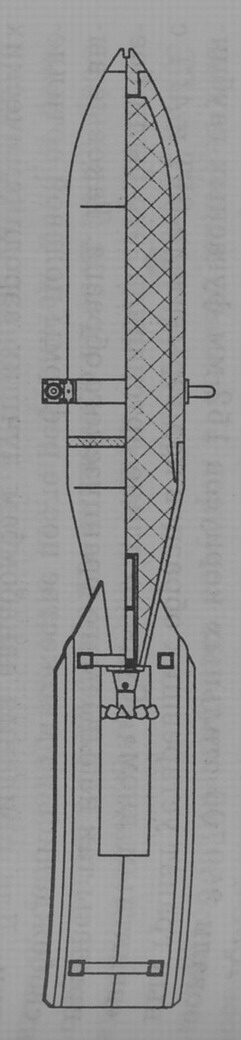

Comparación entre los gráficos de la FAB 50 M2, la FAB 50 M3 y estupenda fotografía de la bomba

 FAB 50 M2/M3 con espoleta ADP que Hoplita nos ha enviado.

Se lo agradecemos, en nombre de todos, de forma muy especial, ya que es la única fotografía de esta bomba que conocemos
