GRANADA DE MANO TONELETE
Denominación oficial: Granada defensiva de guerra mod. 1918
Información actualizada en Octubre de 2011. Para ver la información escrita anteriormente, pulsa el enlace
Granada defensiva reglamentaria en el Ejercito Español desde 1918 (Real Orden de 11 Mayo de 1918, Diario Oficial número 107) fue ampliamente utilizada durante las campañas africanas.
En un principio existían tres modelos, el llamado número 1 o de guerra, el denominado número 2 o de instrucción y finalmente la granada de ejercicios.
Originalmente estaba compuesta por:
-
Cuerpo: Consiste en un tonelete de fundición con estrías exteriores que lo dividen en 40 segmentos que determinan las líneas de rotura en el momento de la explosión. El tonelete va cerrado por ambas bases y presenta en ellas sendos orificios roscados. El de la parte inferior sirve para la carga y está cubierto con un tapón de hierro atornillado; el de la superior se utiliza para el artificio de toma de fuego.
-
Carga: El interior de la granada se halla lleno de 80 gramos de pólvora negra sin mezcla.
-

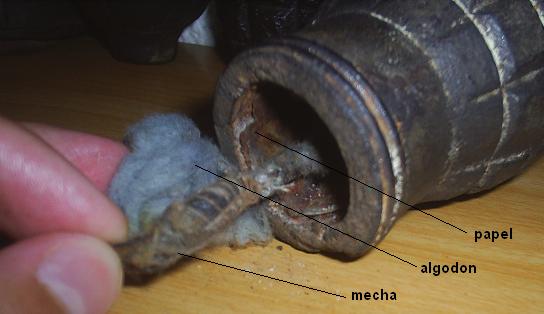

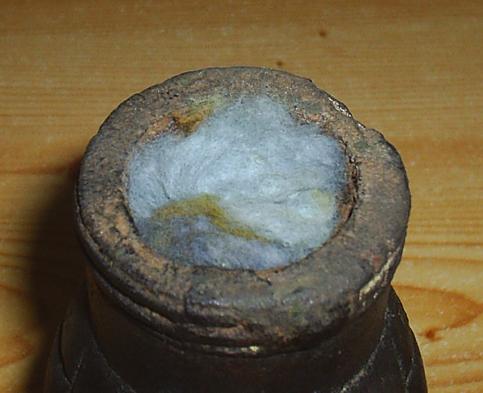

Artificio de fuego: El artificio de toma de fuego esta formado por un trozo de mecha lenta Bickford flexible, de unos 6 centímetros de longitud y que concede un retardo de unos 7 segundos, cortada en uno de sus extremos para que pueda quedar en contacto con la carga de la granada y recubierto el otro por una pasta formada por polvorín y goma arábiga, a la que su une una cerilla amorfa o una de las que se fabrica comercialmente como especiales contra el viento. Todo este conjunto estaba protegido del exterior por una tapa de hojalata que tenia en su interior un trozo de papel de lija que servia para iniciar el fósforo. Para evitar rozamientos indeseados en colocaba entre ambas un trozo de algodón.

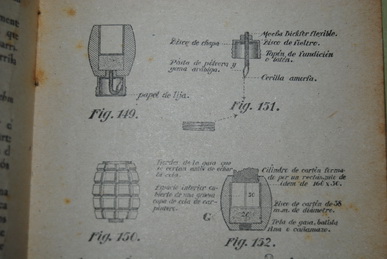

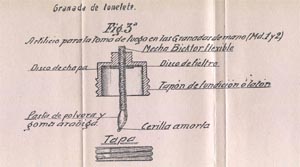

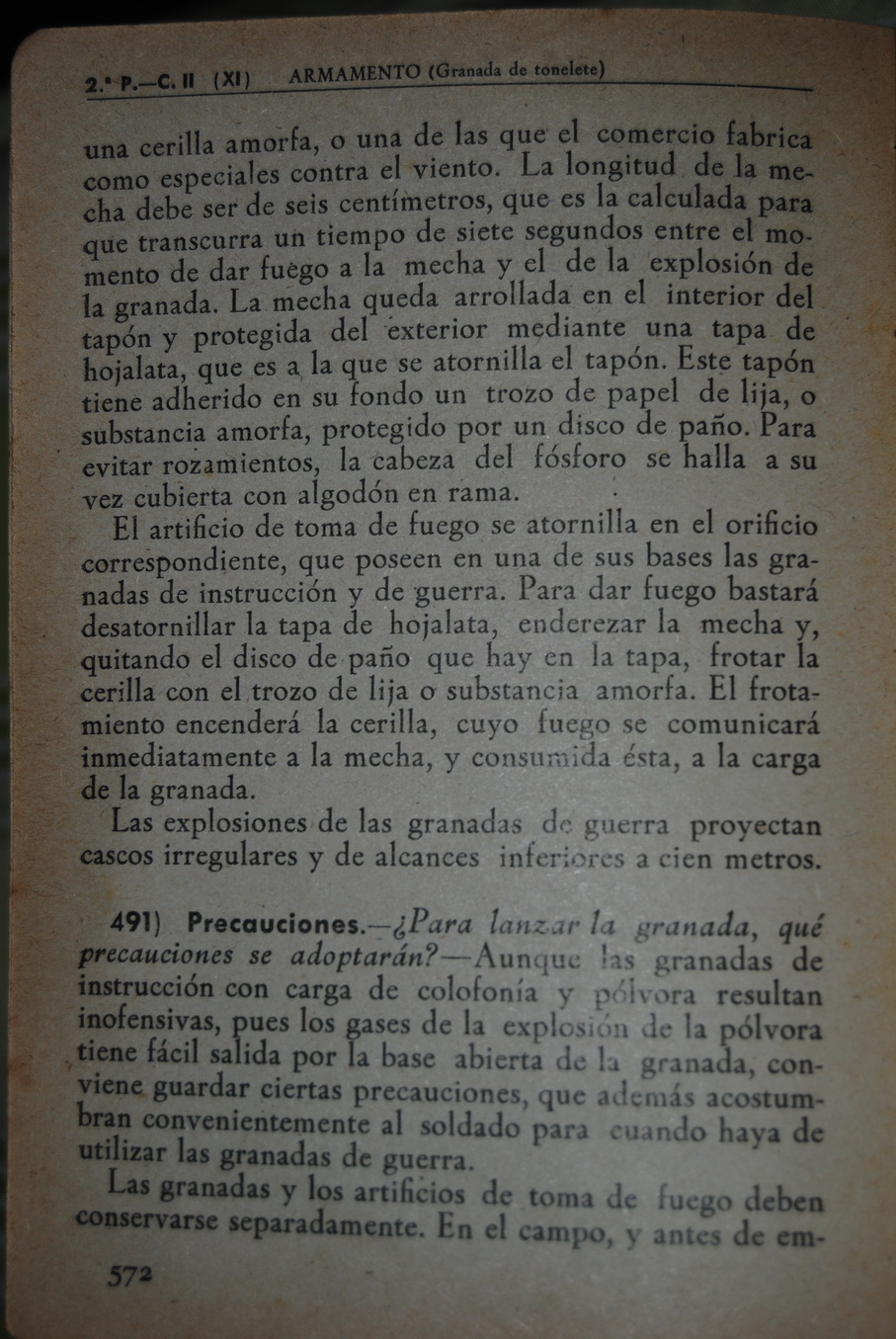

Gráficos que representan la granada Tonelete según manuales de la época
Funcionamiento:
Se quita la tapa de hojalata, se endereza la mecha y se enciende, ya sea gracias a frotar la cerilla amorfa con el rascador de la tapa o por otro procedimiento, como por ejemplo, aplicar una fuente de calor utilizando el castizo "chisquero". Una vez encendida y tras un retardo de unos 7 segundos, la mecha comunica el fuego a la carga principal, produciéndose la detonación de la granada.

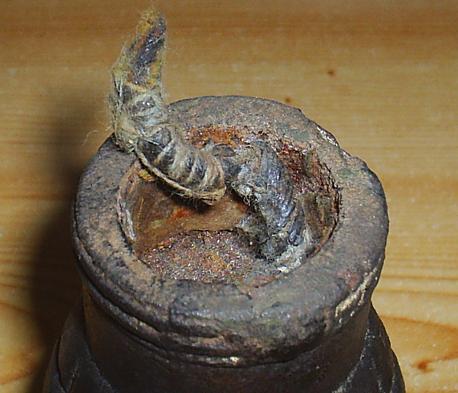

Detalle de la "cerilla amorfa" remitido por Dani
Como podemos ver por los gráficos y la descripción la granada Tonelete original llevaba separados el cuerpo de la granada del artificio de fuego, que se unían mediante rosca antes de ser usados. Esto se aprecia perfectamente en la fotografía inferior, mandada por David, donde está expuesta la denominada Tonelete del Norte, bastante similar a la original al tener separado el artificio de fuego del cuerpo, aunque distinta ya que la original llevaba en su base un orificio de carga cerrado por un tapón de acero.

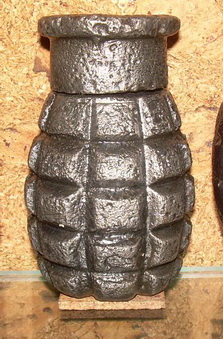

Tonelete del Norte (Foto vía David)
Según nos informa el Comandante Don Luís de la Gandara Marsella en su libro "Moderna Técnica de Combate" la granada sufrió un cambio de diseño, y ya antes de 1921, se fabricó un lote de 50.000 granadas para ser enviadas a África en que se alargo el cuerpo de la granada, fabricándola de una sola pieza, introduciendo en ese "cuello" el artificio de fuego. Posiblemente esta modificación se produjo por simplificar su fabricación y aunque los manuales seguían describiendo la granada antigua la realidad indica que el modelo usado fue el segundo, desechando el formado por dos piezas.

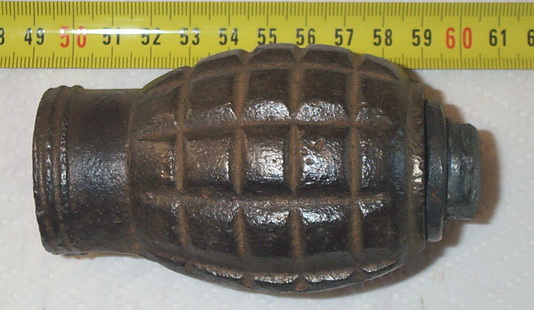

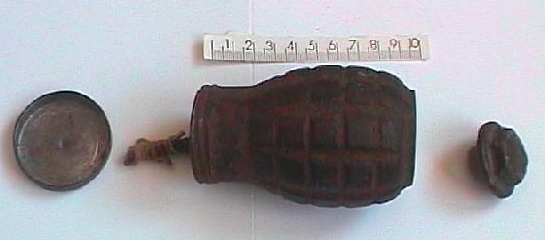

Durante la Guerra Civil, el bando Nacional utilizó como granada defensiva el modelo fotografiado mas abajo. Era un cuerpo de fundición con 50 segmentos (10x5) que determinan la líneas de fractura en el momento de la explosión, de 92 mm de altura y diámetro exterior máximo de 60 mm. La base, que tenia un orificio de carga, estaba cerrado mediante un tapón de plomo. El cuello, con un diámetro de 40 mm, servia para contener el artificio de fuego, que era igual al modelo primitivo y estaba cerrado, para preservarla de la humedad, de una tapa de chapa. También utilizaba como carga explosiva, pólvora negra.
Fotografías enviadas por David
El bando Republicano fabricó y utilizó también la granada de mano Tonelete. Aunque su funcionamiento era igual en casi todos los casos (luego veremos una excepción), es decir, una carga de pólvora iniciada por una mecha, introdujo modificaciones en su forma exterior que la hace fácilmente distinguible de la usada por el bando Nacional.

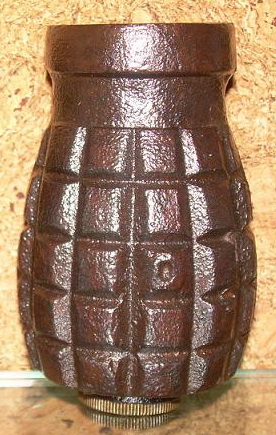

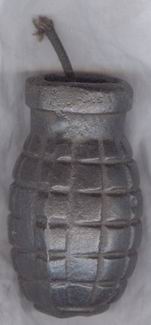

En la zona centro fue utilizada la denominada "Tonelete Republicana" que posee unas características que la diferencias de las demás. Aunque también presenta un pre-fragmentado de 50 segmentos, el cuerpo es mas estrecho y presenta grabado en uno de los segmentos centrales la letra "0" (aunque también puede ser el número 0).
El tapón que cierra el orificio de carga es de latón en vez de plomo y la protección del artificio de fuego no es mediante una pieza de hojalata sino gracias a una bonita tapa de caucho rojo (este tapón rojo ha llevado a conocer "coloquialmente" esta granada como "La Requete" por similitud a las "chapelas" que llevaban los Requetes).
Es muy característico el alambre que rodea el cuerpo de la granada y que servia para que el soldado de turno pudiera llevar la granada enganchada del cinturón o del correaje. En las fotos inferiores, enviadas por Dani, se puede apreciar perfectamente su elaborado enrollamiento.

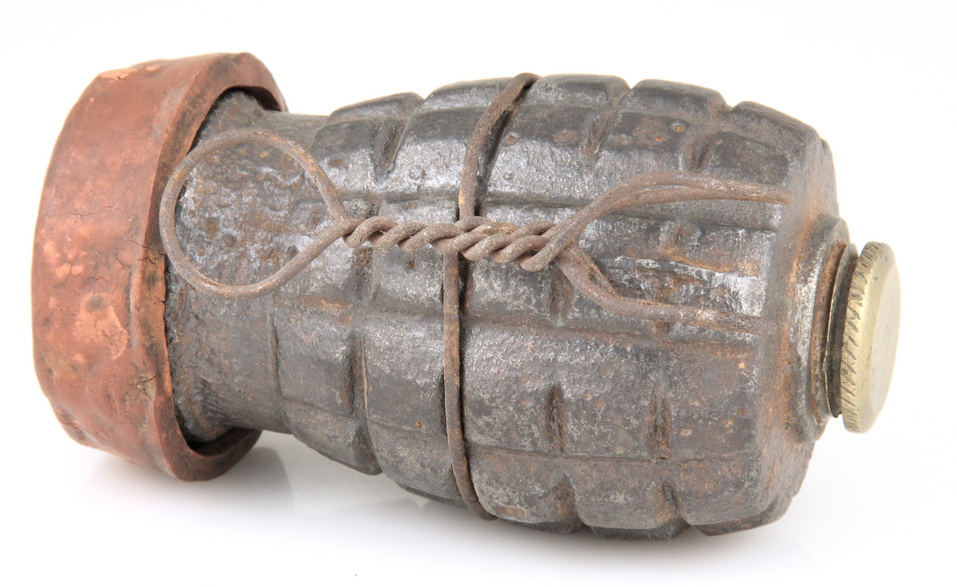

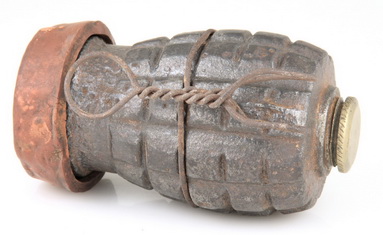

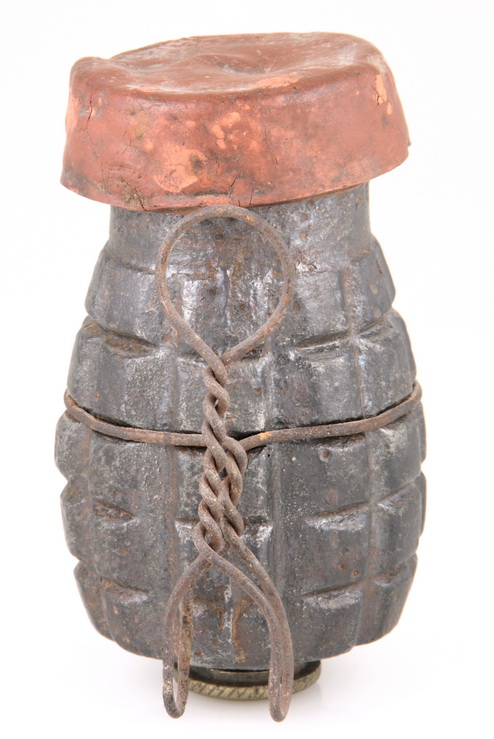

Fotografías de la Tonelete Republicana enviadas por Dani (gracias en nombre de todos). Para verlas con detalle pulsa sobre ellas.

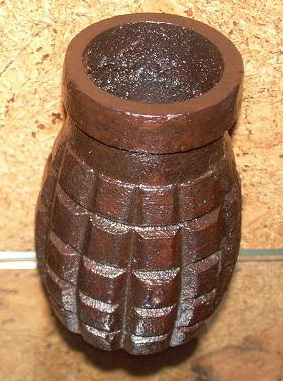

Como esta "boina" se introducía a presión, la parte superior del cuello de la granada no estaba roscada sino que presentaba un nervio que mejoraba la sujeción, como podemos ver en las fotos de detalle que nos envía David.

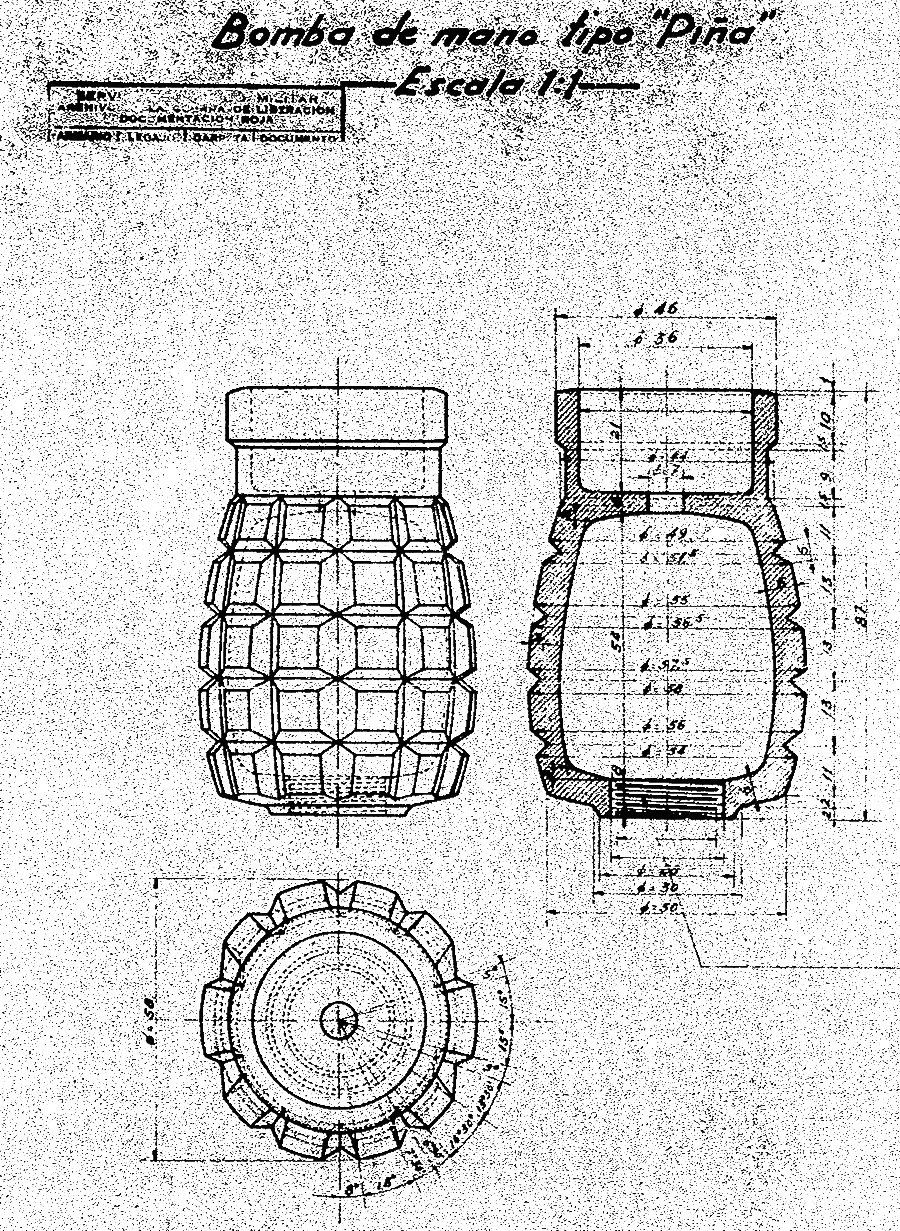

Hemos podido localizar un plano de fabricación de una granada de este tipo a la que denomina "Bomba de mano tipo PIÑA". Desgraciadamente el plano no es de gran calidad, pero por su alto nivel valor histórico aquí lo dejamos para que todos podáis verlo. Para ampliarlo, pulsa sobre él.

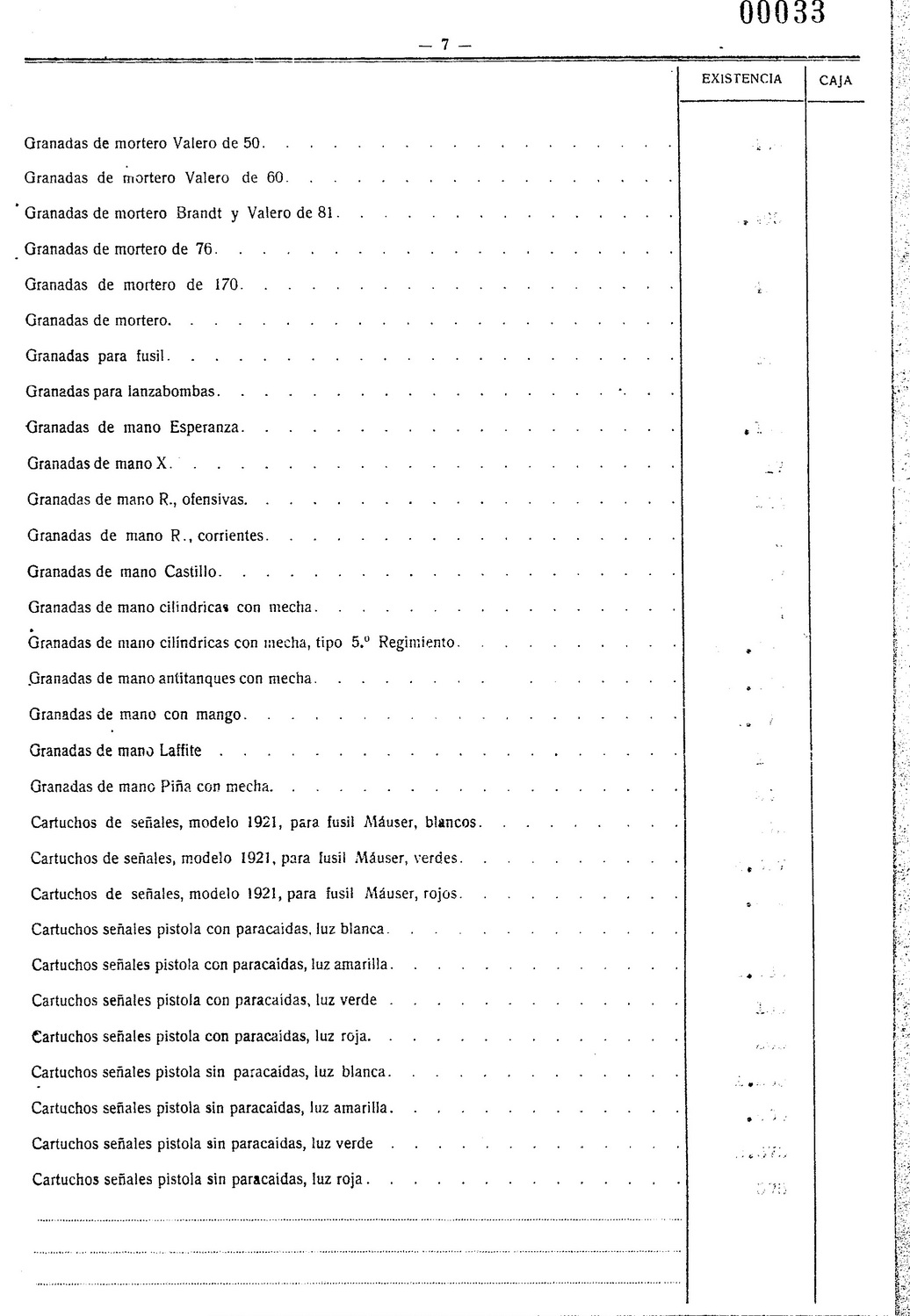

Por cierto, en varios estadillo del Parque de Artillería número 1 con base en Madrid de fecha Noviembre del 37, he visto un reseñado un material denominado "Granada de mano Piña con mecha". Supongo que referirá a este tipo de granadas. Como el estadillo es bastante curioso por ver los materiales inventariados (la calidad es bastante mala como pasa casi siempre, investigar la historia militar en España es sufrir), también lo dejo. Para verlo con detalle, pulsa sobre él.

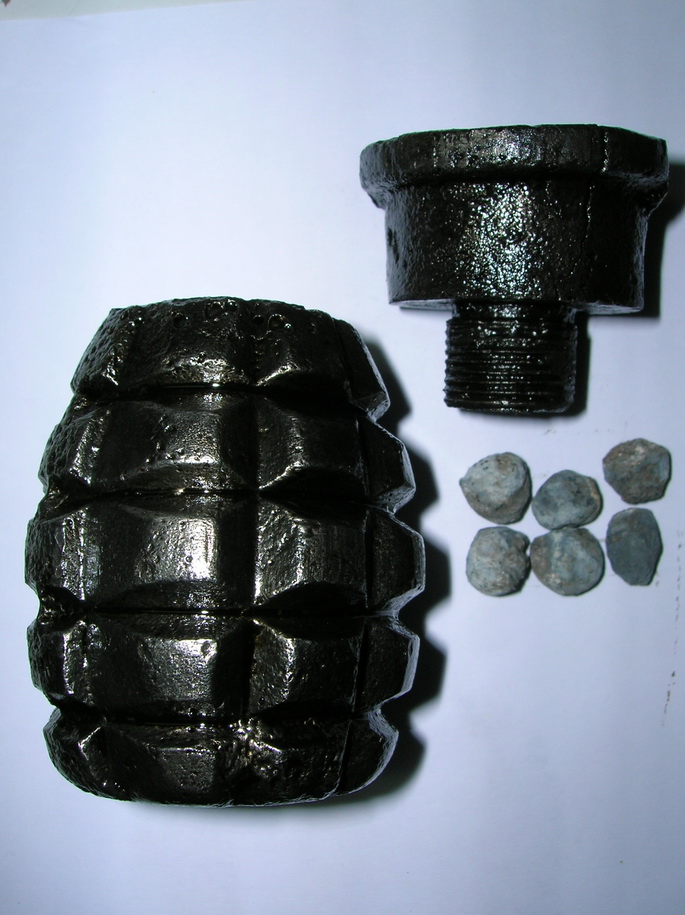

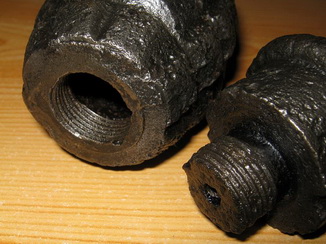

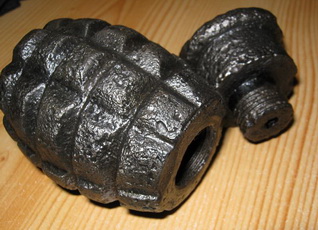

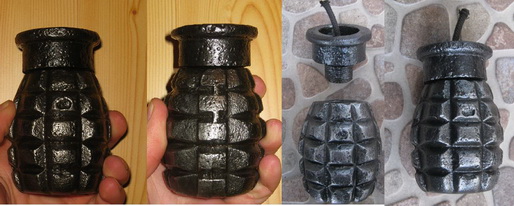

Otro modelo utilizado es el ya nombrado Tonelete del Norte que tiene 40 segmentos o tacos (8x5) de pre-fargmentado y su artificio de fuego separado en una pieza que rosca sobre el cuerpo de la granada. Como se puede ver, los segmentos son las gruesos que en otro tipo de toneletes y carece de orificio de carga, siendo su base por lo tanto plana. Varios expertos sobre el tema (David, Belenos y Miguelon) opinan que este tipo de granadas se fabricaba en la empresa santanderina La Naval de Reinosa.
Fotografías enviadas por David
Fotografía remitida por Ixile. Para vera en detalle, pulsa sobre ella.

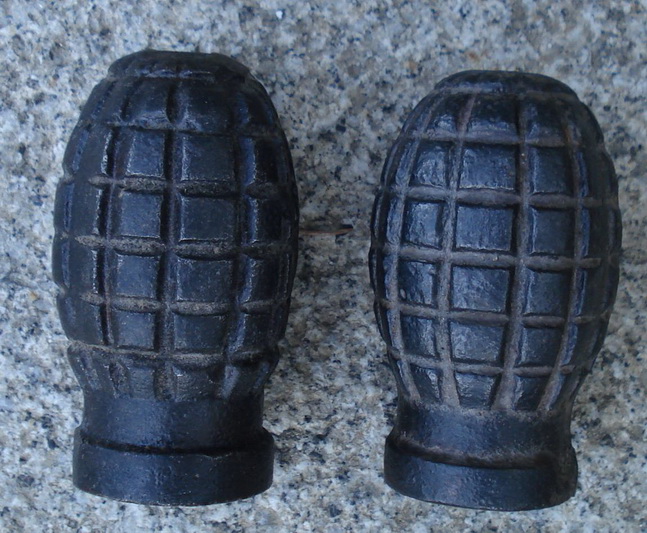

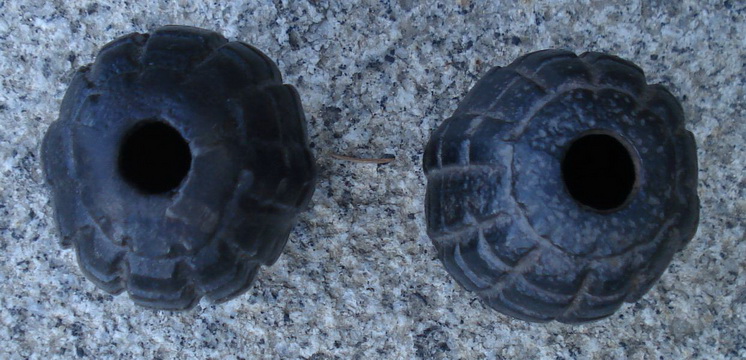

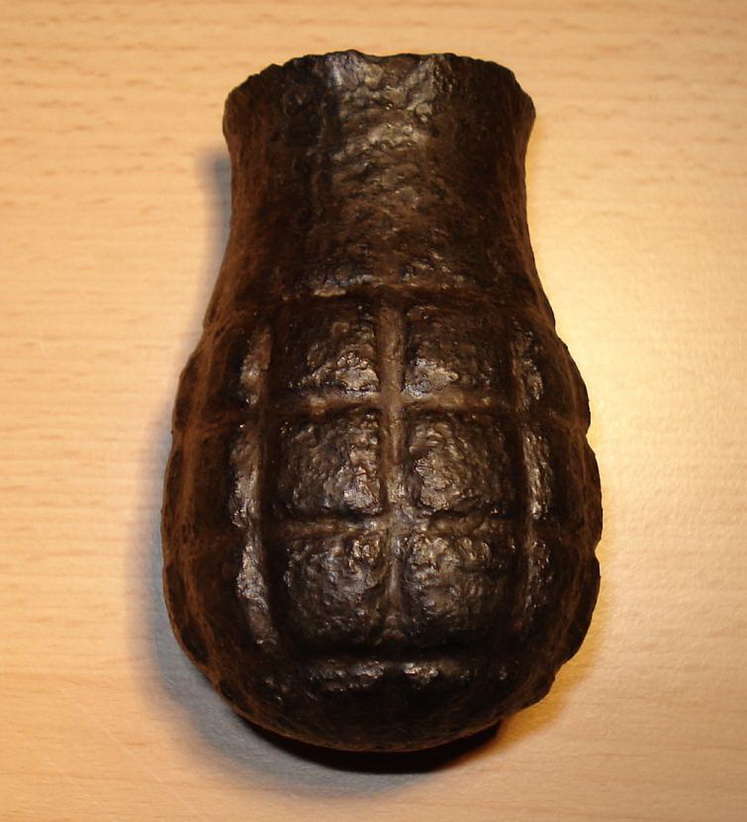

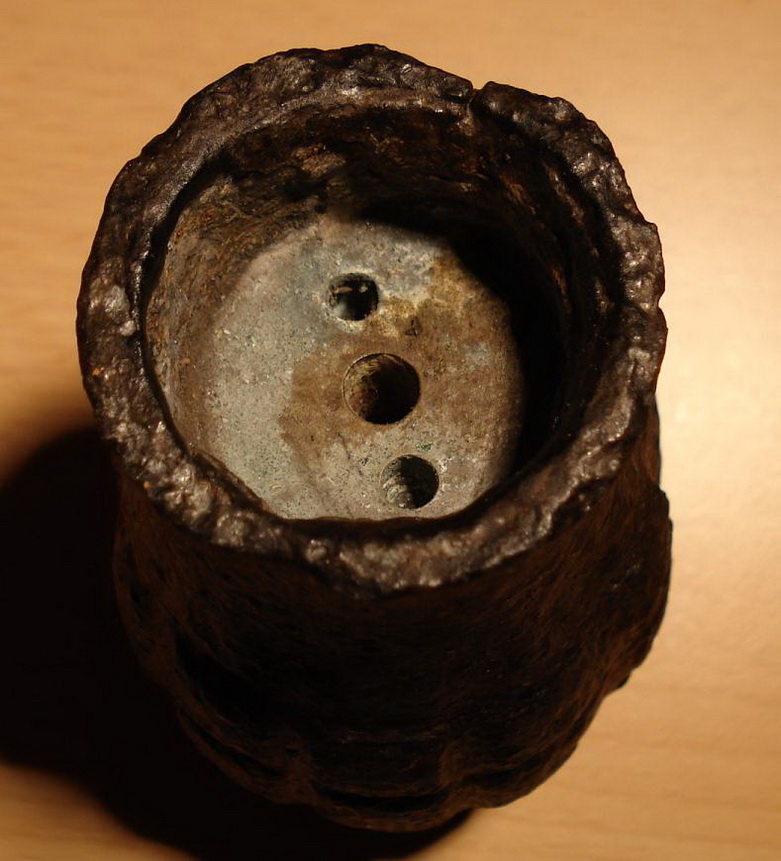

Otra variante de la Granada Tonelete es la que nos ha remitido Belenos, que como podéis observar tiene 72 (12x6) segmentos o tacos, tiene orificio de carga en su base, y como otras granadas Tonelete Republicanas, el cuello de la granada, donde se aloja los elementos iniciadores, no estaba roscado.

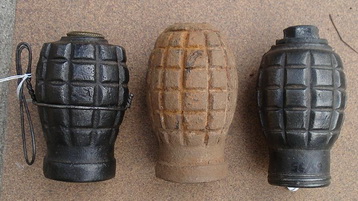

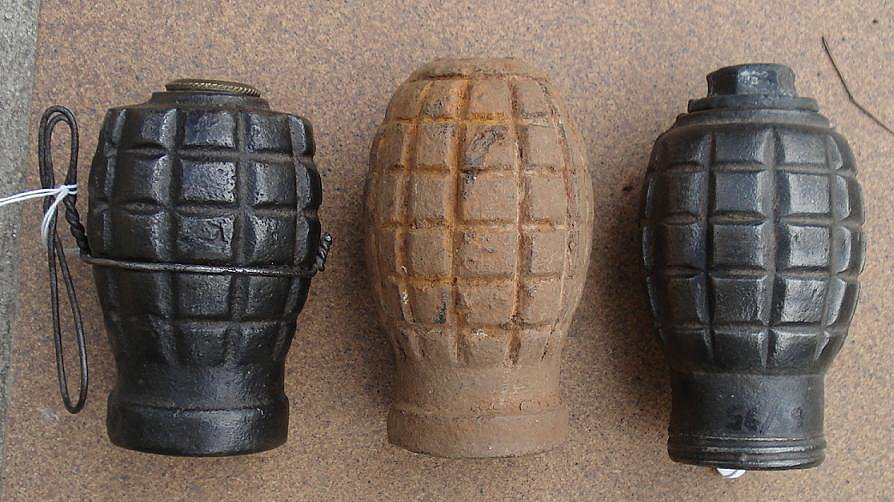

Comparativa entre distintos tipos de Toneletes
Fotografías enviadas por Belenos

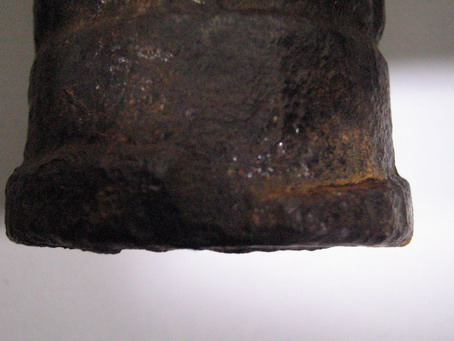

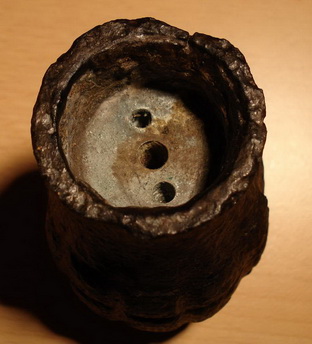

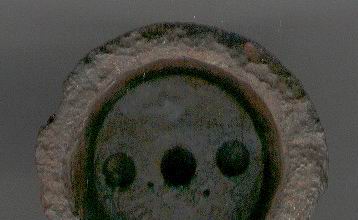

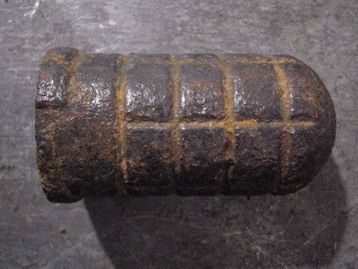

Tiene una rosca interior para un diafragma que sirve para separar la mecha de su carga explosiva y por los rebajes que lleva en su parte superior debería llevar un tapón que se colocaría con un giro de 90º (como los que se usan para el tapón del radiador de un coche, por ejemplo).

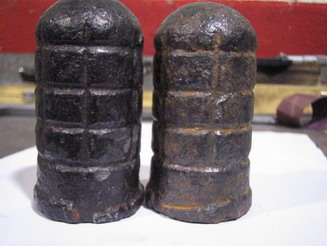

Fotografías enviadas por Jordi
Otro modelo, variante de la que hemos denominado "Tonelete-Mango de Bicicleta", remitido por Belenos tiene un cuerpo distintos, pre-fragmentado en 30 tacos (10x3). Pulsa sobre la imagen para verla con detalle.
También fue reglamentaria la granada de mano modelo número 2, que era una granada de instrucción para ser utilizada en la enseñanza de los soldados o también, según se apunta en varios manuales de la época, como granada de salvas o fogueo.
Los manuales la describen como un tonelete de fundición, de paredes gruesas y abierto completamente por una de sus bases, utilizando como carga de entrenamiento 45 gramos de una mezcla formada por tres partes de pólvora negra y otra parte de colofonia. Esta carga se contenía en una bolsa de cañamazo o batista fina y queda sujeta mediante unos trozos de cartón y recubiertos por una gruesa capa de cola de carpintero.
El artificio de fuego era el mismo y una vez usada era reutilizable recargando la sustancia deflagante, operación muy sencilla, según dicen los manuales, que "...se podía realizar en los Cuerpos".
Fotografías enviadas por David (Para verlo en detalle, pulsa sobre ella)

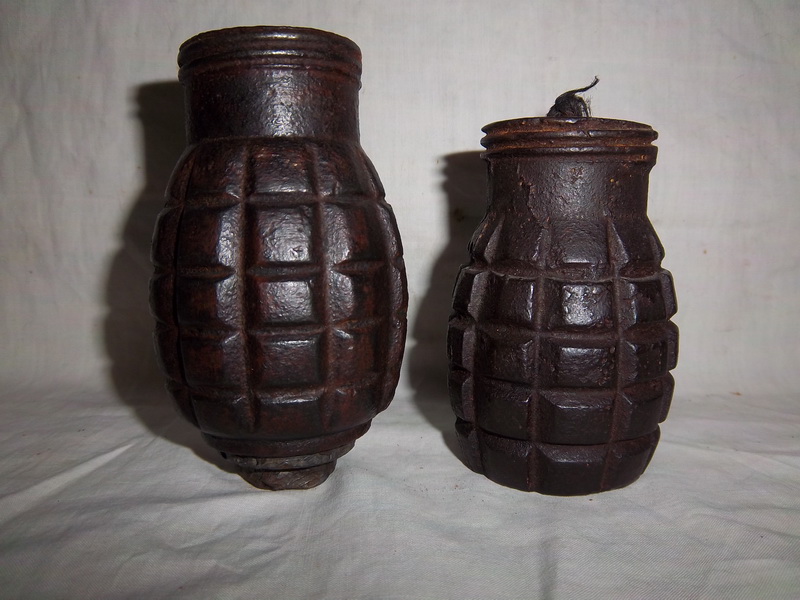

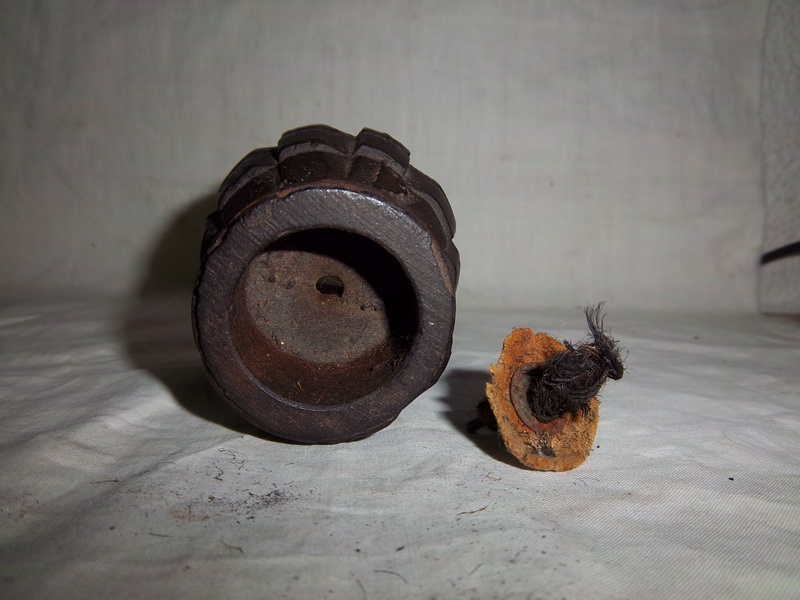

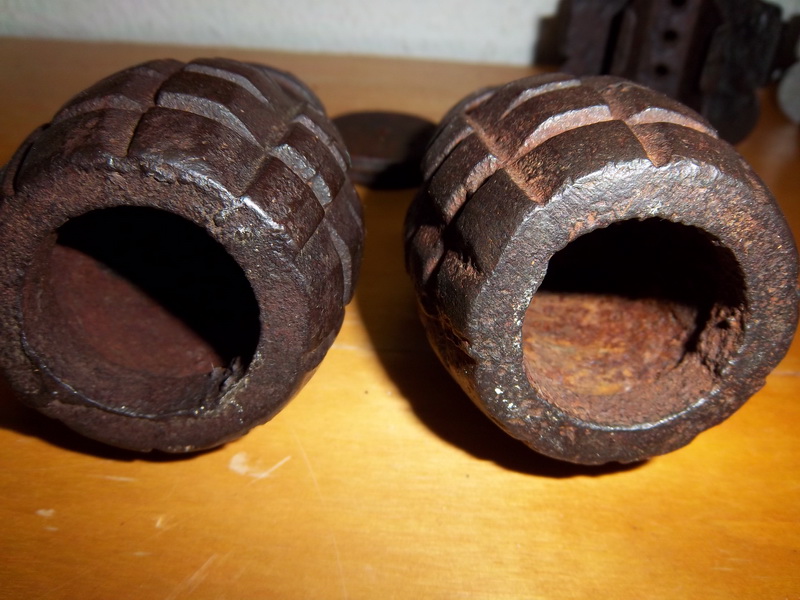

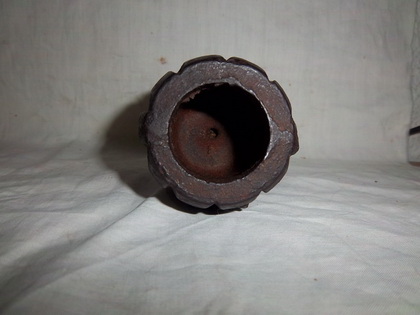

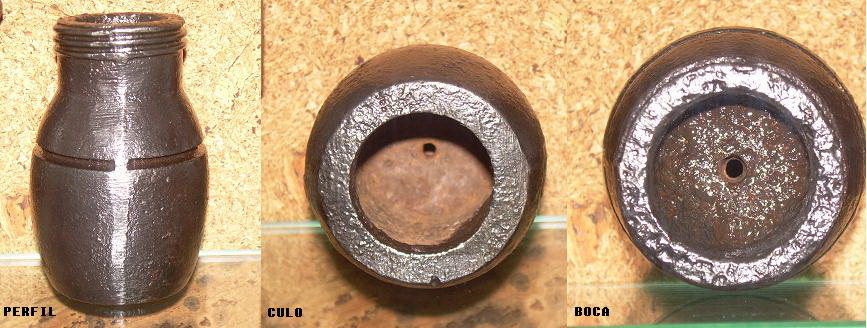

Miguelon nos pasa las siguientes fotos de otro modelo de granada Tonelete de Instrucción. En la primera podemos ver la comparación entre una Tonelete de Guerra. En otras de las fotos se ve con detalle la base de este tipo de granadas y el alojamiento del artificio de fuego. Para verlas en detalle, pulsa sobre ellas.
Finalmente reseñar que en los reglamentos aparece nombrada una Granada de Ejercicios que debe ser preparada por los propios Cuerpos y deberá tener, aunque toscamente, la misma forma y peso de la granada de guerra reglamentaria, y estar fabricada de una manera robusta que impida su inutilización o deterioro por el uso frecuente. Por lo tanto no deberemos sorpréndenos si en alguna ocasión aparece algo así.

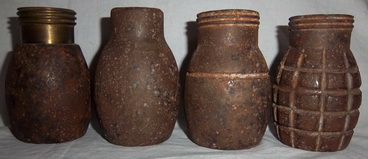

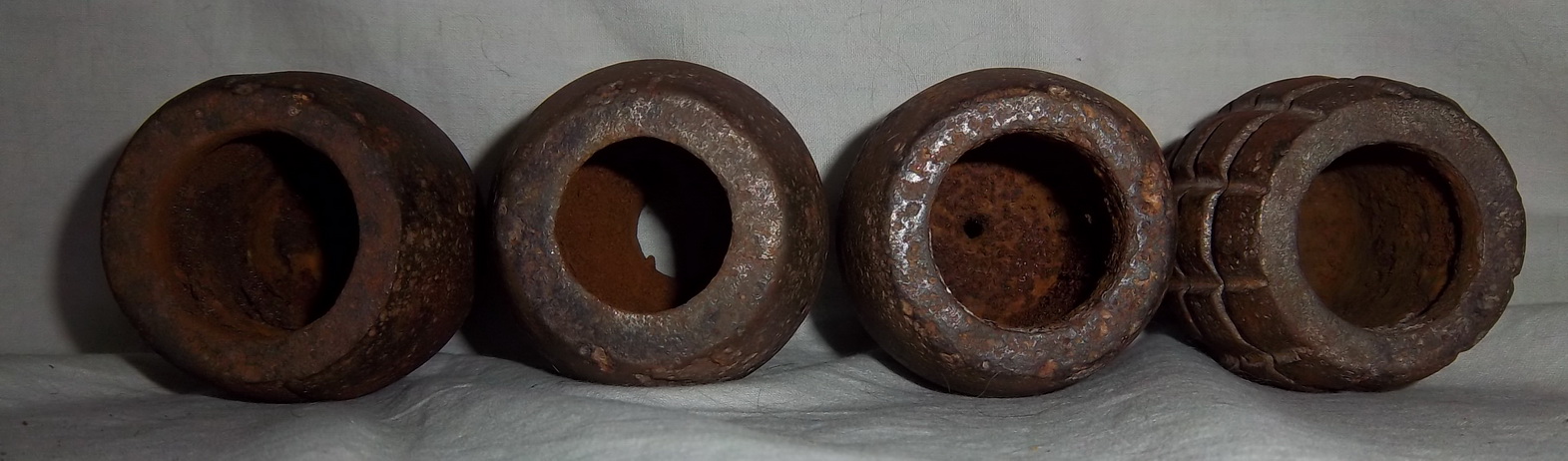

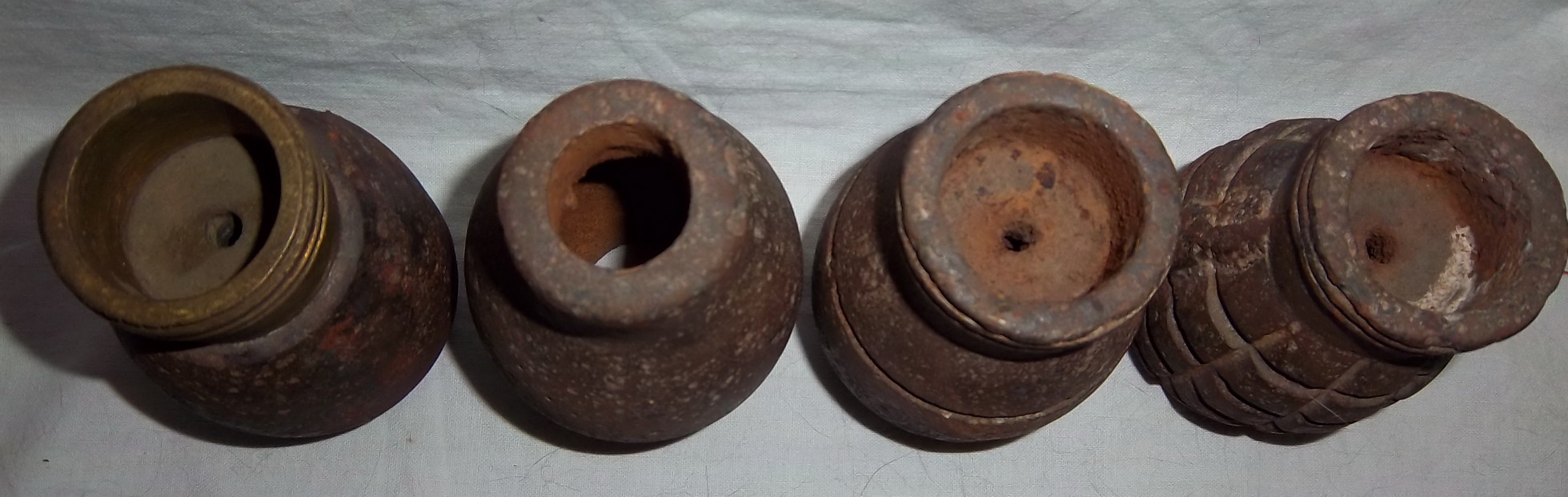

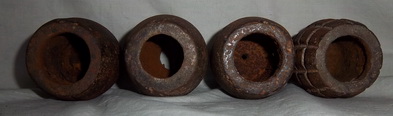

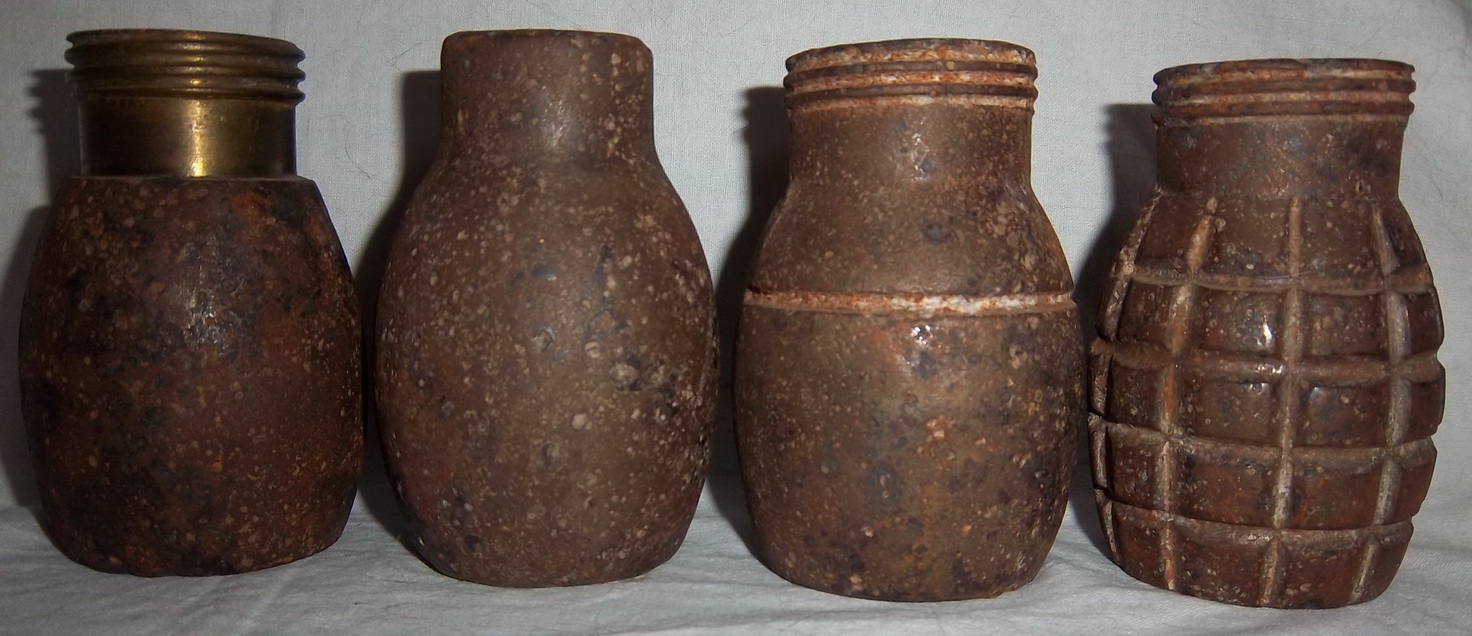

Miguelon nos ha mandado mas información sobre este tipo de granadas, mas concretamente, sobre las granadas Tonelete de Instrucción. Como podéis ver hay un modelo hasta ahora desconocido, concretamente, el segundo ejemplar empezando por la izquierda, la que no tiene rosca en su parte superior.
Gracias Miguel, una vez mas, por tu colaboración.
Pulsa sobre la imagen para verla en detalle
Pulsa sobre la imagen para verla en detalle
Pulsa sobre la imagen para verla en detalle
Gracias Forestal en nombre de todos.
