| Declarada reglamentaria
en el Ejercito Español en 1918 (Real Orden de 11 Mayo de 1918, Diario
Oficial número 107).

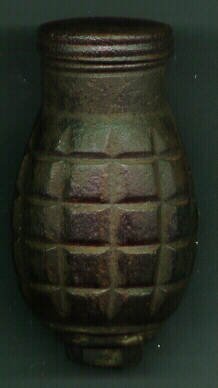

De esta granada existen dos modelos. El número 1 de guerra, es de hierro con estrías exteriores que la dividen en 40 fragmentos. En su base presenta un orificio para la carga atornillado a un tapón de hierro. En la parte superior lleva una tapa de hojalata y en su interior un trozo de mecha lenta con cerillo y rascadera para el encendido. La carga esta formada por pólvora ordinaria. El modelo número 2 es de instrucción y consiste en un tonelete de fundición de hierro de paredes gruesas, abierto totalmente por uno de sus extremos y por el otro un orificio roscado, donde se atornilla el artificio de fuego. Interiormente lleva una carga de 45 gramos de una mezcla de pólvora y de colofonia. Según nos informa David, de esta granada se fabricaron diversas variantes durante la guerra, incluso una de ellas se trasformo en granada de fusil |
|
CARACTERÍSTICAS TÉCNICAS:
Información facilitada por Juan Antonio
|
|
|
|
|
|
Granada de Guerra, modelo 1 |
Granada de Instrucción, modelo 2 |
|
|
|
| Belenos nos amplia la
información sobre las granadas de mano TONELETE:
La mas común es la del tapón en la base de
plomo. Es de fabricación Nacional y es de las pocas granadas defensivas
que los nacionales fabricaron en grandes cantidades llegando a ser junto
con la Laffite las dos más comunes en dicho ejercito. Por el lado de la
mecha llevaba una tapa de chapa metálica roscada con un raspador por
dentro como el de las cajas de cerillas. En la punta de la mecha llevaba
una pequeña cerilla atada con hilo y para evitar que se rozara con el
raspador había un algodón que inmovilizaba todo el conjunto. Para
encenderla se desenroscaba la tapa, se quitaba el algodón y se encendía
la cerilla de la mecha rozándola contra el raspador.
|
|
|
Miguel nos ha enviado una fotografía de excelente
calidad de esta granada. Dado su tamaño (98 kbytes), si la quieres ver
pulsa este enlace.
|
|
|
Josep Mª nos envía datos para completar la
información sobre esta granada:
La
longitud de la mecha es de 6 centímetros para que tarde unos 7 segundos
en transmitir el fuego a la carga. Este margen resulta suficiente para
lanzarla y ponerse a cubierto.
La proyección de los cascos en que se
rompe alcanza hasta los 100 metros; de ahí su empleo como granadas
defensivas.
Existe otro modelo de instrucción. Se
diferencia del anterior en que el tonelete es de menor espesor y carece
de las estrías que lo segmentan y en que tiene una carga de menos peso,
consiste en una mezcla de pólvora negra y colofonia de 45 gramos. El
artificio de toma de fuego es el mismo ; por tener abierta la base
opuesta al artificio no se produce la rotura y puede recargarse
nuevamente. El tipo de mecha utilizada es el Bickford.
|
|
|
Cavalls nos ha remitido la fotografía de una granada
tonelete de origen republicano, y nos informa que, en vez de pólvora
negra, carga habitual de este tipo de granadas, esta en concreto se
cargaba con Trilita (TNT), llevando por lo tanto, mecha lenta y detonador.
|
|
|
|
|
|

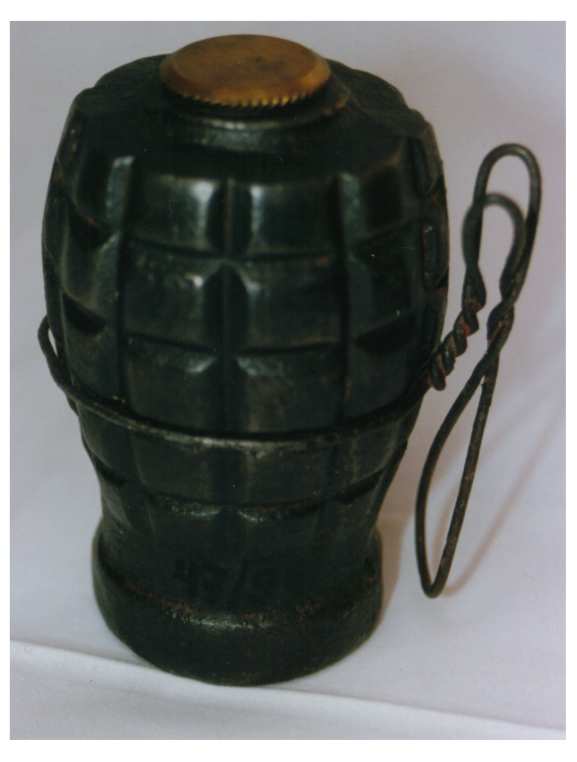

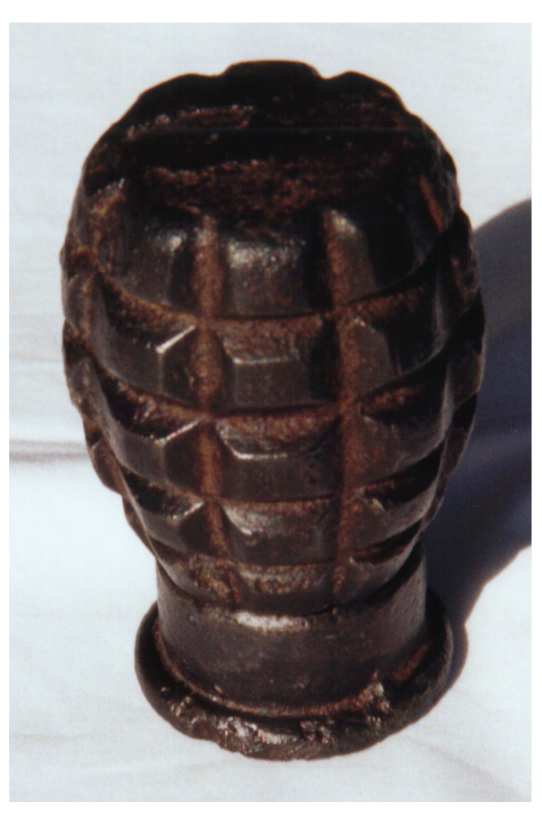

David ha tenido la amabilidad de remitirnos
tres bonitas imágenes de una granada de mano Tonelete que conserva su
sistema de iniciación original. Gracias, David, en nombre de
todos.
|
|
 |
 |
|
|
|

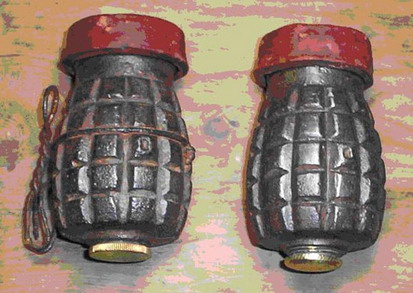

Mann-Carc nos ha remitido la fotografía que
muestra dos granadas Tonelete de origen republicano, que tienen como
curiosidad su tapón de transporte de caucho de color rojo, y que tienen
en el cuerpo el marcaje "O" y "D".
También nos informa que en las Tonelete republicanas, la mecha no llevaba atada en su punta la cerilla que servia para su encendido, ni la tapa llevaba el rascador, sino que simplemente la mecha iba protegida por un trozo de tela. Gracias en nombre de todos Mann-Carc
|
|
|
|
|
|
