GRANADA DE MANO UNIVERSAL

De manufactura propia, fue fabricada, según creo en Cataluña, y fue utilizada por las fuerzas Republicanas. Como se puede ver en la fotografía inferior, se fabricaron varios modelos de la misma, que aunque utilizaban la misma espoleta, diferían entre sí en el tamaño.

Como podéis ver me faltan muchos datos de esta granada, si alguien los conoce, serán bienvenidos.

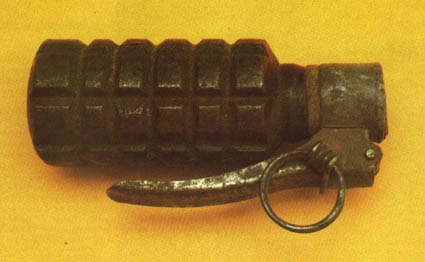

Granada de mano UNIVERSAL



GRANADA DE MANO UNIVERSAL
  • ANCHURA: De seis filas entre 40 a 45 mm, de ocho filas 45 mm aproximadamente.
  • LONGITUD: De seis filas de 75 a 80 mm, de ocho filas unos 100 mm.
  • ESPOLETA: RETARDO PIROTÉCNICO (LIBER. PALANCA SEGURIDAD)
  • EXPLOSIVO:
  • PESO: ¿?
  • MATERIAL: METÁLICO
  • MARCAS: ¿?
  • COLOR:

Granada de Mano UNIVERSAL

Otra vez Belenos da una "clase magistral", esta vez de la granada Universal.

Te adjunto unas fotos de la granada cilíndrica de fabricación republicana, que fue una de las mas usadas sobre todo en la zona de Aragón-Cataluña-Valencia. El cuerpo es copia de una granada belga de época y como bien dices en tu página hay dos cuerpos, uno de 6 filas y otro de 8 filas, el de 6 filas mucho mas frecuente. En esta granada roscaban varias espoletas, siendo la mas común con mucha diferencia la espoleta B-3. El explosivo de estas granadas era nitrato.

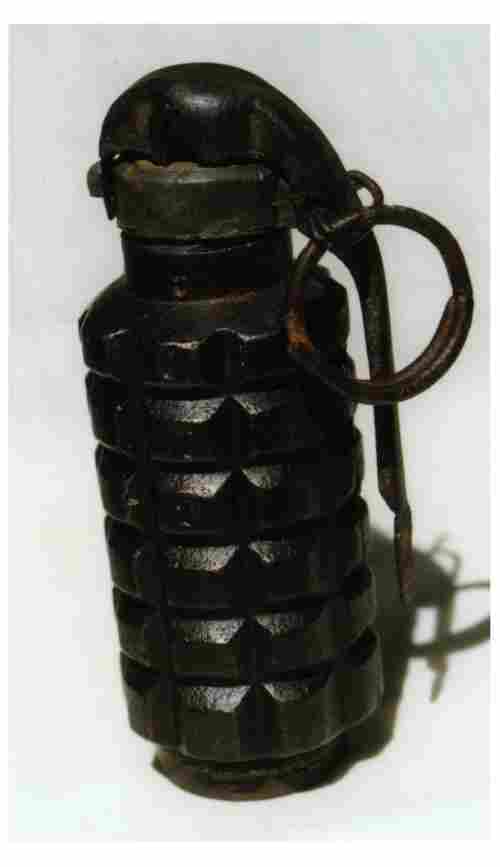

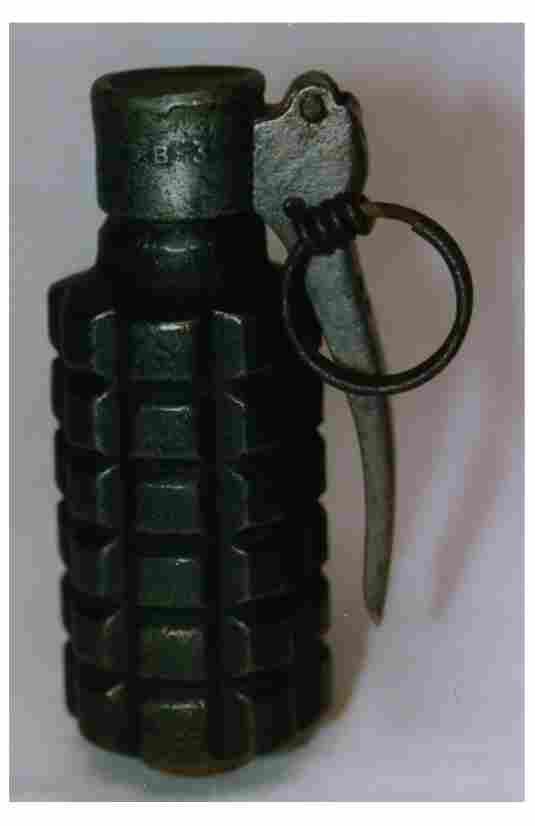

Te envió una de 6 filas con marcaje "S" con espoleta B-3

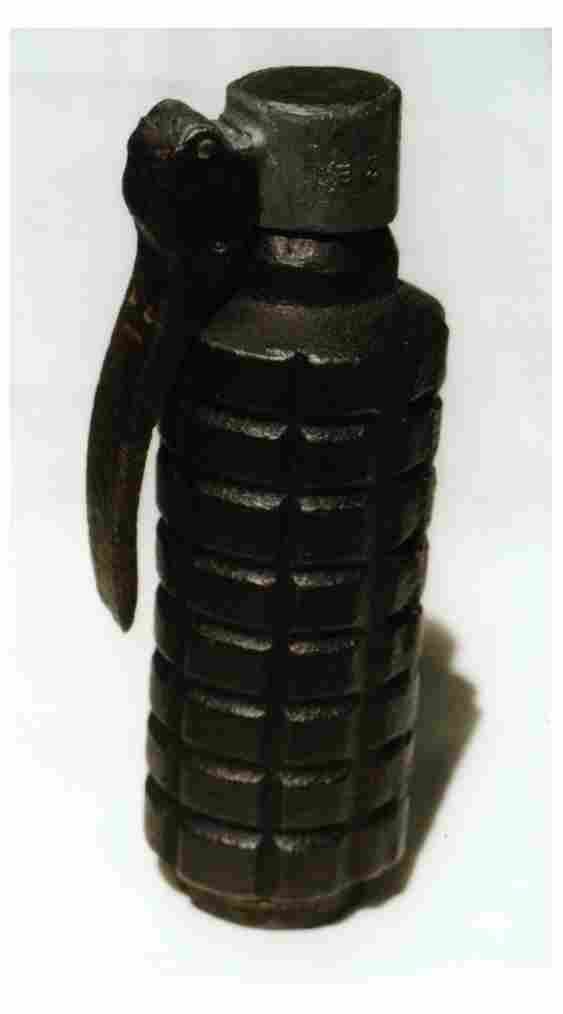

una de 8 filas con espoleta B-3

y espoleta francesa Billant modelo 1916 esta espoleta es de fabricación española pero copia de la francesa de la WW1.

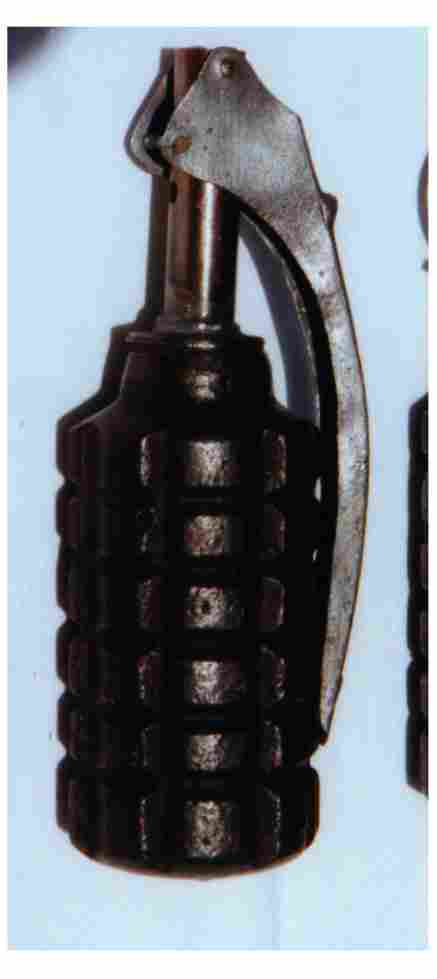

Por ultimo una de 6 filas con espoleta de fabricación casera, posiblemente fabricada por la zona de Valencia ya que son comunes allí.

Los marcajes mas comunes de esta granada son: "S", "CR", "CNT", "UGT" o un numero entre el 1 y 22 en el cuello, que a veces acompaña a las marcadas con CNT o sin marcajes. La longitud y el grosor de esta granada es variable en función del fabricante y varia entre:

    - De 6 filas, diámetro entre 40 y 45 mm, longitud entre 75 y 80 mm
    - De 8 filas, diámetro unos 45 mm, longitud unos100 mm

El cuerpo puede estar conformado con dos tipos de moldes, uno en que se unen las dos partes del molde por el saliente de una columna y otro por el entrante.

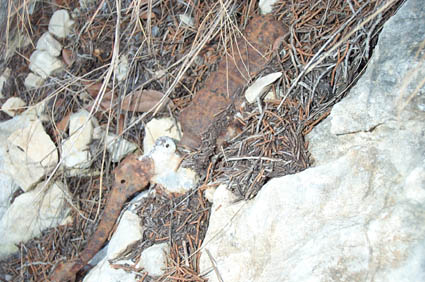

Ángel nos ha enviado la fotografía de una granada de mano Universal encontrada en la Sierra de Pandols, concretamente en el Barranco de Pandols, muy cerca al monolito existente a las Brigadas Internacionales. Como podéis observar, esta granada fue lanzada y por motivos desconocidos no llego a explosionar. Como decía la canción "Precaución, amigo conductor...."
