OBÚS VICKERS DE 10,5 cm. MODELO 1922 (105/22)

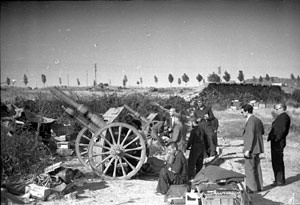

Obus Vickers de 105/22 en Toledo, disparando al Alcazar



Fabricados en Reinosa (Santander) por la Sociedad Española de Construcción Naval bajo licencia Vickers.

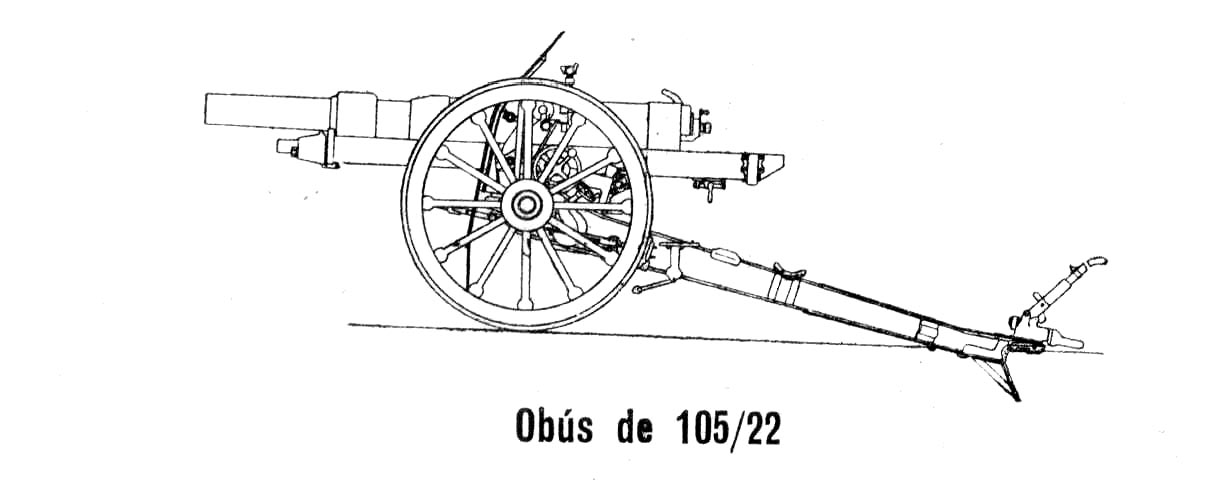

Se trataba de un diseño Vickers con cañón de 10,5 cm. sobre cureña de las piezas de 18 y 25 libras británicas.

Esta pieza era reglamentaria en España y estaba en dotación, tras la reforma realizada en la Republica, en regimientos de artillería ligeros con número PAR (recordamos que los regimientos con número impar estaban dotados de cañones de  Schneider de 75/28), por lo tanto al iniciarse el conflicto se encontraba en ambos bandos, combatiendo en todos los frentes durante la guerra.

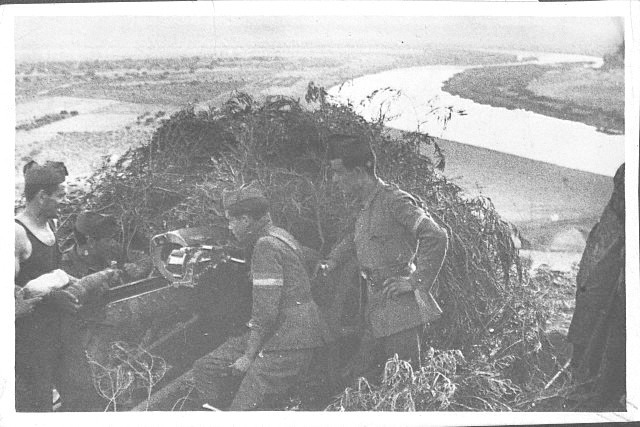

Obús Vickers de 10,5 cm. a punto de ser cargado. Se observa un artillero con el proyectil y tras él, se adivina otro, con la carga de proyección.





DATOS TÉCNICOS (Extraídos el Vademécum del Artillero).-

  • Tubo: De acero cromo níquel, tubo anima, manguito de culata y zuncho de unión
  • Rayado: De paso constante, dextrorsum con 32 rayas
  • Obturación: Por galleta plástica, es decir, carece de vaina
  • Alcance máximo: 9200 metros
  • Número de cargas de proyección: 5
  • Velocidad inicial: De 198 a 450 m/sg
  • Peso en batería: 1577 kilos
  • Peso en arrastre: 2480 kilos
  • Longitud total: 5 metros
  • Transporte: Tracción Hipomóvil o automóvil







MUNICIONES UTILIZADAS:
Proyectil Metralla
  • Peso: 12 kilos
  • Altura (con espoleta): 316 mm.
  • Explosivo: 180 gramos pólvora
  • Espoleta: Doble efecto, 22"  modelo 11
  • También es usado en el Obús de montaña 105/11



Proyectil de metralla, con espoleta de doble efecto modelo 11, de 22"



Proyectil Rompedor
  • Peso: 12 kilos
  • Altura (con espoleta): 422 mm.
  • Explosivo: 2200g gramos TNT
  • Espoleta: De Percusión Garrido modelo 24
  • También es usado en el  Obús de montaña 105/11



Proyectil Rompedor
  • Peso: 12 kilos
  • Altura (con espoleta): 322 mm.
  • Explosivo:
  • Espoleta: Cebo francesa. Sin falsa ojiva puede usar la garrido modelo 24.
  • También es usado en el  Obús de montaña 105/11
  • De fabricación Republicana



Proyectil Rompedor
  • Peso:
  • Altura (con espoleta): 366 mm.
  • Explosivo:
  • Espoleta:
  • También es usado en el Obús de montaña 105/11
  • De fabricación Republicana



Proyectil Ordinario.
  • Peso: 14 kilos
  • Altura (con espoleta): 406 mm.
  • Explosivo: 1495 gramos de TNT
  • Espoleta: De Percusión Garrido modelo 24
  • También es usado en el  Obús de montaña 105/11
  • De fabricación Republicana







ESPOLETAS UTILIZADAS:

DE PERCUSIÓN MODELO 1924 GARRIDO
  • Para mas datos de esta espoleta visita el enlace donde se explica su funcionamiento
  • Se utiliza en granadas ROMPEDORAS de 70, 75, 105 Y 155 mm.
DE DOBLE EFECTO MODELO 11 DE 22 "
  • De latón, lleva 22 divisiones pudiéndose aproximar la graduación en dobles décimas de segundo. La cruz indica el punto muerto. Existe otra igual con franja roja, cuya diferencia es la fuerza del muelle.
  • Se utiliza en granadas de metralla de 70 mm y 75 Schneider. La que tiene la franja roja se utiliza en 105 mm Schneider.



ESPOLETA DE PERCUSIÓN MODELO 1896
  • Se compone de espoleta propiamente dicha y suplemento.
  • Esta fabricada de latón. Con una franja roja indica que puede ser usada indistintamente en obuses y cañones, si carece de ella sólo se usa cañones.
  • Se emplea en las granadas rompedoras de 65, 70, 75, 105 y 150 milímetros.







Si quieres aportar algo, no dudes en escribir
