OBÚS DE BRONCE DE 21 CM. PLASENCIA MODELO 1885/91


Batería de obuses Placencia de 21 cm en Marruecos
Se utilizó en Marruecos, aunque dadas las características de esas campañas no tuvo una participación destacada, siendo posteriormente depositadas en las Maestranzas de Artillería dado que se quedaron obsoletos por los avances artilleros de la época. En nuestra Guerra Civil, en vista de la necesidad de utilizar cualquier material que sirviera para hacer fuego, las tropas del Ejercito "Nacional" emplearon esta pieza con bastante efectividad, recuperando varios obuses abandonados por el Ejercito Republicano. Participaron en la campaña del Norte en todos los frentes (Guipúzcoa, Vizcaya, "Cinturón de Hierro", etc), en Sigüenza, en Teruel, en el frente de Aragón y tuvieron una participación destacada en la Batalla del Ebro (Sierra de Cavalls, en San Marcos, La Piconosa, etc), utilizando su poder destructor en la ruptura de frentes y en preparaciones artilleras. Las piezas que se mantuvieron en el bando republicano fueron utilizadas como defensa de costas, aunque al parecer esta demostrado que una pieza se encontraba en el Ejercito del Centro, pudiendo ser la conocida como "El Abuelo" reseñada en muchos relatos que tratan de la defensa de Madrid.
		Obús de 21 cm. sobre afuste Seraing (1985). Para más datos visita la excelente página de F.R. Padron, Gran Atlas de la Artillería Española

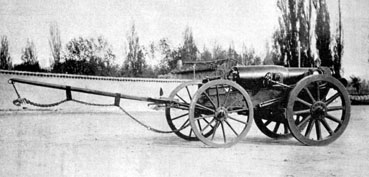

		Obús de 21 cm. sobre afuste, en posición de transporte, Lerdo-Milán (1891). Para más datos visita la excelente página de F.R. Padron, Gran Atlas de la Artillería Española

DATOS TÉCNICOS (Aportado por Josep Mª): Calibre: 210 mm Longitud del cañón: 2,427 m. Longitud del anima: 2,167 m. Longitud de la parte rayada: 1,873 m Numero de rayas: 50 Mecanismo de puntería en altura: Sector dentado y piñón. Sector vertical: -6º + 45º Altura de los ejes de los muñones: 1,536 m Diámetro de la ruedas: 1,560 m. Peso del cañón: 3.010 Kgr. Peso del cierre: 125 Kgr. Peso de la cureña: 2.155 Kgr. Peso del proyectil: 78.700 gramos Número de cargas de proyección: 6 (de 2 a 6,5 kilos del pólvora negra o de 1,085 a 2,325 de nitrocelulosa Velocidad inicial: 310 m/sg Alcance: 6850 metros

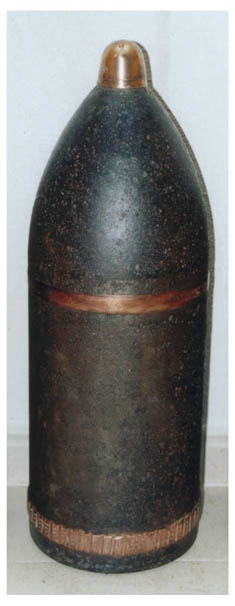

MUNICIÓN UTILIZADA Jesús nos envía esta bonita fotografía de un proyectil del Obús Plasencia de 210 mm. Como se puede ver lleva la espoleta Garrido y nos informa de su peso. Aproximadamente 90 kilos de "pepino".


	GRANADA ORDINARIA: Peso con espoleta: 78.700 gramos Altura con espoleta: 564 mm Carga explosiva: Pólvora ordinaria, 5600 gramos Espoleta: De percusión, modelo 1896
	GRANADA DE METRALLA MOD 1887: Peso con espoleta: 78.000 gramos Altura con espoleta: 490 mm Metralla: 196 balines de 68 gramos de peso cada uno Espoleta: A tiempos de 25" modelo 1891
	GRANADA DE METRALLA MOD. 1910: Peso con espoleta: 78.700 gr. Altura con espoleta: 498 mm Metralla: 219 balines de 68 gramos de peso cada uno. Espoleta: Doble efecto de 47", modelo 13
	GRANADA ROMPEDORA MOD 1916: Peso con espoleta: Altura: 670 mm Carga explosiva: 11.448 gramos de TNT Espoleta: Percusión, Garrido Modelo 24



ESPOLETAS UTILIZADAS

	ESPOLETA A TIEMPOS, DE 25", MODELO 1891 Es de bronce, va graduada de "0" a "25" segundos, pudiéndose también aproximar la graduación hasta 0,1 segundos. El cero de la graduación se encuentra en el origen de la galería del sombrerete. Se emplea en las granadas de metralla.
	ESPOLETA DE DOBLE EFECTO, DE 47", MODELO 13 Es de latón, graduada desde "0" hasta "47" segundos, cuya graduación va marcada en el cuerpo de la espoleta; los anillos reguladores están unidos por una abrazadera y son el primero y el último; el intermedio esta fijo. La cruz indica el punto muerto de la espoleta. Se emplea en granadas de metralla de diversos calibres, entre otros, el 155 Schneider, el 150 mm Munaiz-Argüelles, y el 210 mm Plasencia.
	ESPOLETA DE PERCUSIÓN, MODELO 1896 Es de latón, con franja roja en la cabeza indica que se debe emplear en obuses y cañones; sin ella se empleará solo en cañones Se emplea en granadas ordinarias de diversos calibres.
	ESPOLETA A PERCUSIÓN "GARRIDO", MODELO 24 Es de latón, de mucha seguridad (para mas información de esta espoleta visita este enlace) Se emplea en granadas rompedoras de diversos calibres.


Si quieres aportar alguna cosa, o realizar alguna sugerencia, no dudes en escribir
