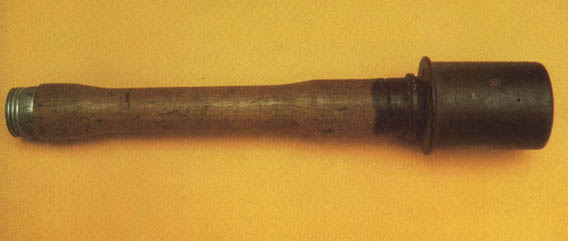

GRANADA DE MANO ALEMANA DE MANGO MODELO 24 (STIELHANDGRANATES 24)





Estas granadas llegaron a España como parte de la ayuda alemana a la causa nacional.

Esta compuesta, básicamente por tres elementos.

  • Una estaca de madera, con un vaciado en su interior, con dos pasos de rosca, uno de ellos en la parte superior, para colocar el cilindro metálico que contiene el explosivo y el de la parte inferior para colocar un tapón.

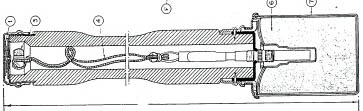

  • El sistema de iniciación a fricción Z.B.26. Esta formado por un pequeño tubo de acero (punto G en el grafico inferior) que esta unido por un extremo, a una cápsula de cobre que contiene una sustancia sensible a la fricción y un tiraflector, y por el otro a un cilindro que contiene una determinada cantidad de pasta pirotécnica, que sirve como retardo.
  • Un contenedor cilíndrico de acero o hierro muy delgado que porta en su interior la carga explosiva, y que se rosca a la parte superior del mango de madera.

Su diseño esta basado en la granada alemana utilizada en la 1ª Guerra Mundial, que a su vez fue el diseño industrial de las granadas artesanales de "raqueta" que tan ampliamente se utilizaron en ese conflicto bélico.

Su funcionamiento es sencillo. Una vez colocados todos los elementos, se tira de la cuerda, que provoca la iniciación de la sustancia sensible a la fricción, que a través del pequeño tubo de acero trasmite el fuego a la sustancia pirotécnica, que se consume entre 4 a 5 segundos, iniciando el detonador y a su vez este el explosivo del cilindro metálico.

En nuestra guerra civil se usaron frecuentemente como granadas de racimo, unidas a varias granadas Lafitte, y también como improvisadas minas de activación "a voluntad" aumentando la longitud de la cuerda, que se enterraban en "tierra de nadie" para abortar los ataques del enemigo.

Para aumentar sus efectos se podía colocar un zuncho o envuelta  metálica (los había prefragmentados y lisos) que se introducía a presión en la cabeza de la granada.



GRANADA DE MANO DE MANGO MODELO 24
  • ANCHURA: 60 mm.
  • LONGITUD: 356 mm.
  • ESPOLETA: B.Z.26
  • RETARDO: 4 o 5 segundos
  • EXPLOSIVO: 165 gr. TNT
  • MATERIAL: Mango de madera y envuelta explosiva metálica.
Un instructor alemán enseña el funcionamiento de la granada de mano modelo 24 a un grupo de estudiantes en una Academia de Alféreces Provisionales del Ejercito Nacional.
