granada, a percusión, con seguro de distancia,de 98 segmentos HISPANIA

granada de mano HISPANA ANTERIORMENTE DENOMINADA "a percusión, con seguro de distancia, de 98 segmentos" Y "GUERNICA-TC"

Agustín nos ha remitido este interesante ejemplar de granada de mano. Tras múltiples investigaciones de nuestro "comité de genios" estas son las concusiones que hemos sacado (en especial queremos dar las gracias a Andrés, que prácticamente lo ha hecho todo).

Andrés ha calificado a esta granada de mano como el "Rolls Royce" de las granadas de mano de la época. Para su fabricación ha sido necesario un elaborado trabajo industrial. Hay piezas mecanizadas, labradas y estampadas con tolerancias muy exigentes en su diseño.
El cuerpo de la granada es de acero cuadrillado obtenido por mecanización, no por fundición como era normal.

Lleva roscado en la parte superior el mecanismos de encendido, con sus respectivos seguros, y en la parte inferior, la tapa de carga con el alojamiento para el multiplicador.

Su funcionamiento es a percusión con seguro de transporte y de distancia. En el centro justo de la granada se encuentra una cápsula fulminante sobre la que incida el percutor, con una forma que recuerda a una jeringuilla gracias al muelle que se encuentra comprimido en su interior.

Grafico elaborado por Andrés (Y no puedo dejar de añadir que excelente)
Cuando tras desenroscar el tapón superior —seguro de transporte— la lanzamos y salta la tapa —al parecer iba pintada de negro—,la cinta se va desenrollando ,cae el pestillo y la "jeringuilla" queda inmovilizada por la "uña" de la izquierda. Al chocar contra el suelo, la pieza terminada en esfera bascula ,sale de su asiento, y libera la "uña",con lo que ésta ya puede ceder a la presión del percutor-"jeringuilla", girar hacia la derecha , y despejar el camino de ésta..........y percusión y explosión al canto.
Andrés opina que esta granada es un prototipo que no paso de la pre-serie para pruebas, optando al final por diseños mas sencillos y puede que mas baratos. Como el mismo Andrés dice "Un lujo, y al fin y al cabo la humilde Lafitte también funciona a percusión y tiene seguro de transporte y de distancia", y que tal vez su fabricación se produjera en el primer cuarto del pasado siglo XX y apunta la posibilidad de que se fabricara en Marquina, lugar donde se encontraba la fabrica del conocido Mortero Valero. Cualquier otro dato que pueda complementar la excelente descripción que nos ha hecho Andrés será bienvenido.

Cavalls nos manda esta fotografía y nos dice:
Como veras en las fotos que te escaneo, la granada lleva una cinta con la bandera bicolor, lo cual nos la sitúa en época monárquica, (años 20 creo yo). El precinto de la cinta lleva escrito GUERNICA-ESPAÑA,y por detrás de este, las iniciales TC entrelazadas,(¿el fabricante?), con lo cual queda zanjado el lugar de nacimiento de la pieza, y con lo que sugiero que en honor a esa población, de ahora en adelante, llamemos a esta pieza granada modelo Guernica-TC. Te he fijado la fecha de fabricación a principios de los 20, que es cuando el Ejército buscaba una granada para su dotación, porque creo que es una de las que se fabricaron para presentarlas a concurso, o un intento de complementar las ofensivas lafitte con una granada defensiva de sistema similar. Similitudes de una con la otra: -Sistema de percusión por liberación del muelle real por balanceo de masas, previa liberación del mecanismo mediante un seguro de cinta. -Tapón portacebo-multiplicador inferior pintado de amarillo. -Resto de la granada,(menos espoleta),pintado de gris,(color oficial en esa época, que fue sustituido luego por el kaki). Me consta también que los autores del diseño de esta granada estaban muy al corriente de los modelos de granadas de fusil y de mano ingleses de la 1ªGM, pues el cuerpo es una copia casi exacta del modelo nº 3 y el nº11, con idéntico procedimiento de mecanizado, y varias piezas de la espoleta son similares a las de granadas inglesas. Lo único que nos falta averiguar es si fue un modelo aceptado y producido en serie, (por muy poco tiempo a juzgar por las pocas piezas conocidas), o no paso de una corta serie experimental, (el poner la cinta una bandera española me inclina por lo segundo, aunque el patriotismo inflamado de principios de los 20,con motivo de las guerras de Marruecos, inducía a hacer figurar la enseña nacional en todas partes,(escarapelas banderolas, etc).
José Ángel, con una excelente aportación, ha podido por fin, poner nombre y apellidos a este interesante ejemplar.
Para ver la imagen con detalle, pulsa sobre ella

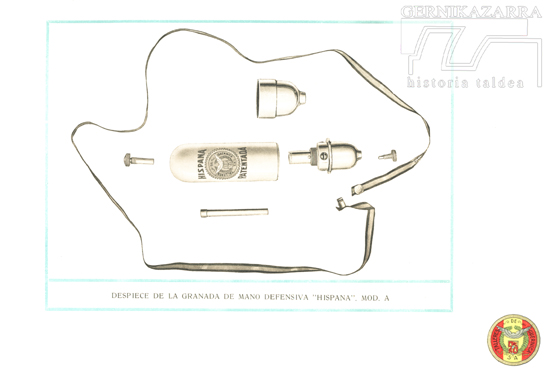

Además de mandarnos este excelente gráfico, que nos aporta muchos datos, como por ejemplo su verdadero nombre, HISPANA y su origen, GUERNICA, nos informa que su fabricación se debió producir entre los años 1925-26, justo cuando abandonó la fabrica Juan Esperanza. José Angel. En nombre de todos muchas gracias; y también a Andrés y a Cavalls que con sus excelentes comentarios han ayudado a catalogar perfectamente esta granada de mano. Pero como la felicidad nunca es completa, ahora nos asaltan varias dudas. En el gráfico no aparece el cuerpo pre-fragmentado... simplemente no se dibuja ese detalle para mostrar el bonito logotipo e informar que es un modelo patentado o el que tenemos en fotografías es una variación del original. Para los que inmediatamente han pensado...."ya está, el modelo B es el que tiene el cuerpo pre-fragmentado", José Ángel ha tenido la amabilidad de remitirnos otra interesante imagen
Para ver la imagen con detalle, pulsa sobre ella

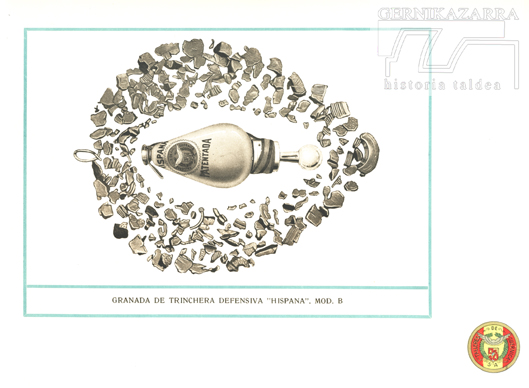

que echa por tierra este razonamiento (tengo que confesar que fue mi primer pensamiento). Como podemos ver, este es el modelo HISPANA B, por cierto, totalmente desconocida para mi, ósea, que como siempre, son bienvenidas todas las sugerencias.

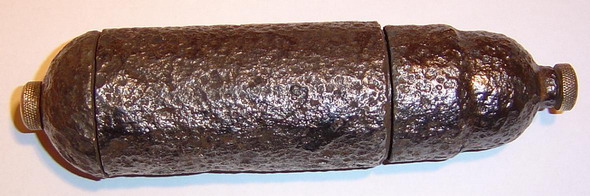

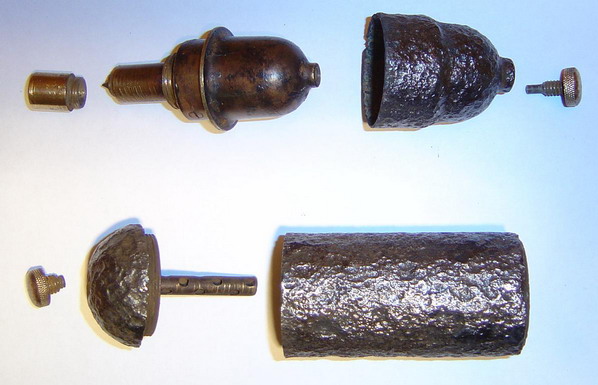

Belenos ha tenido la amabilidad de remitirnos dos interesantísimas fotografías de esta granada de mano. han sido "recuperadas" en el campo, prueba irrefutable de que este modelo de artefacto fue utilizado en el campo de batalla. Como podéis ver, su cuerpo es liso y carece de pre-fagmentado, tal y como aparece en el grafico enviado por José Ángel en su momento y que nos ayudo a poner nombre y apellidos a esta granada. Muchas gracias Belenos, en nombre de todos.

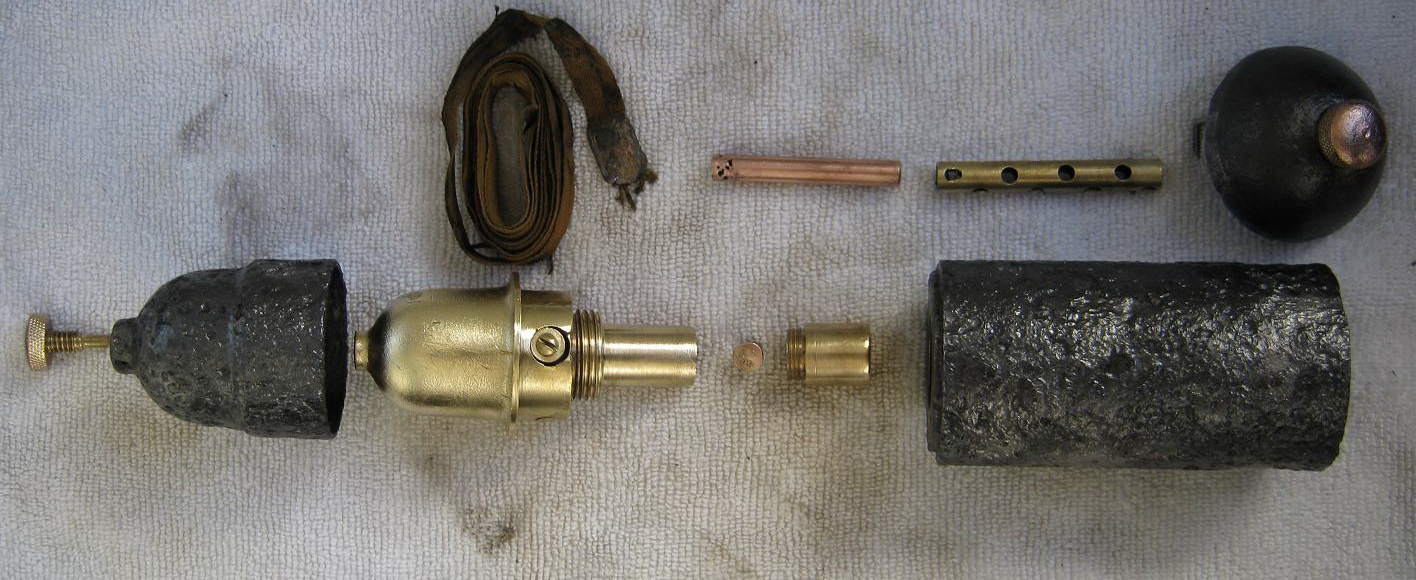

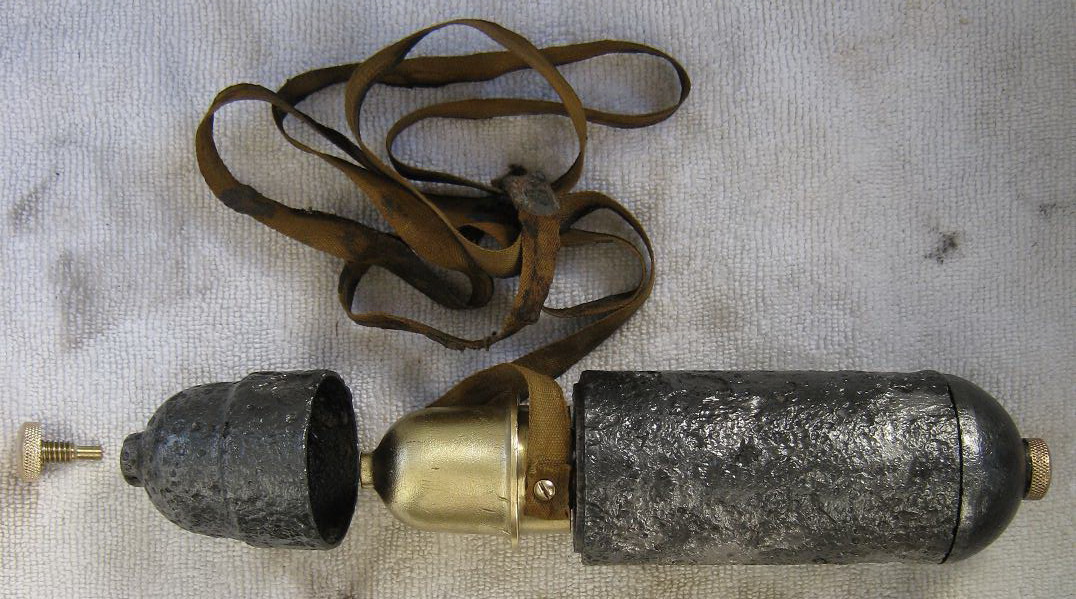

Nuestro amigo David nos remite dos fotografías de una Hispania lisa donde se aprecian todas sus piezas y la cinta original que llevaba. Para verlas en detalle, pulsa sobre ellas. ¡Gracias, David!.
