ESPOLETA AZ-13









Las siglas AZ povienen de Aufschlagzünder que significa espoleta de percusión.

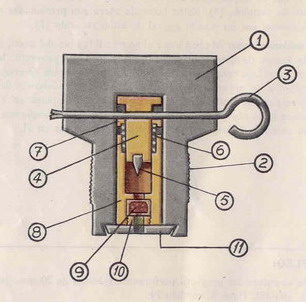

Esta espoleta esta formada por un cuerpo de electrón (1), en su parte inferior y exteriormente presenta una rosca (2) para su unión a la bomba. En su parte superior presenta un orificio transversal para alojamiento del pasador de seguridad en tierra (3). En su interior aloja un percutor formado por una cabeza o masa (4) de latón, que se encuentra perforado para dar paso al pasador de seguridad en tierra, y por una punta de acero (5), un muelle antagonista (6) de gran resistencia, una arandela (7), guía del mismo, para tope contra el pasador de seguridad, una caja (8) de latón portadora de la cápsula fulminante (9) y guía del percutor, un tapón (10) roscado para inmovilización de la cápsula fulminante, perforado como canal de fuego, un disco (11) de aluminio alojado a presión y perforado en su centro para dar paso al fuego de la cápsula y que cierra, herméticamente, todo el mecanismo de la espoleta.

Su funcionamiento es el siguiente; al situar la bomba en el avión para su lanzamiento, se retira el pasador de seguridad en tierra, sirviendo como seguro de la bomba en vuelo el muelle antagonista dada la gran resistencia que presenta este. Una vez la bomba y cuando esta golpea el suelo, la inercia hace que el percuto venza esa resistencia, hiriendo la cápsula fulminante produciéndose la iniciación de la bomba.

Esta espoleta se encuentra montada en la bomba incluso durante su almacenamiento.

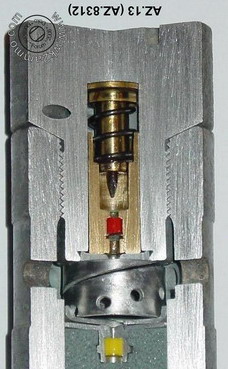

 Fotografía de esa espoleta seccionada y gráfico de la misma

La fotografía extraída de la página www.wk2ammo.com.
