GRANADA DE MANO "DEFENSIVA DE DOBLE FIADOR" O "CHIMENEA"



Esta granada es conocida por de varias maneras. En la excelente colección de Granadas de Mano del Sr. Recubenis expuesta en el Museo Militar de Valencia se la denomina como "Defensiva de Doble Fiador", en el Museo de la Batalla del Ebro de Gandesa, como "Granada de Piña utilizada por el Maquis". Belenos, un infatigable colaborador de esta página web, la denomina como "Chimenea" y finalmente, también es conocida como "DE PICAPORTE".



Imagen aportada por Hoplita (¡Gracias, amigo!). Para verla en detalle, pulsa sobre ella



Andrés  nos ha facilitado interesantes datos sobre esta granada:

 Se conoce como "de picaporte", —sencillamente porque lo primero que apareció de ella fue un mecanismo utilizado en esa función en la puerta de una masía—, la tengo como de fabricación republicana, debido a que en las que he podido examinar, el multiplicador, para ajustar en el alojamiento, va envuelto en un recorte de papel de periódico republicano.

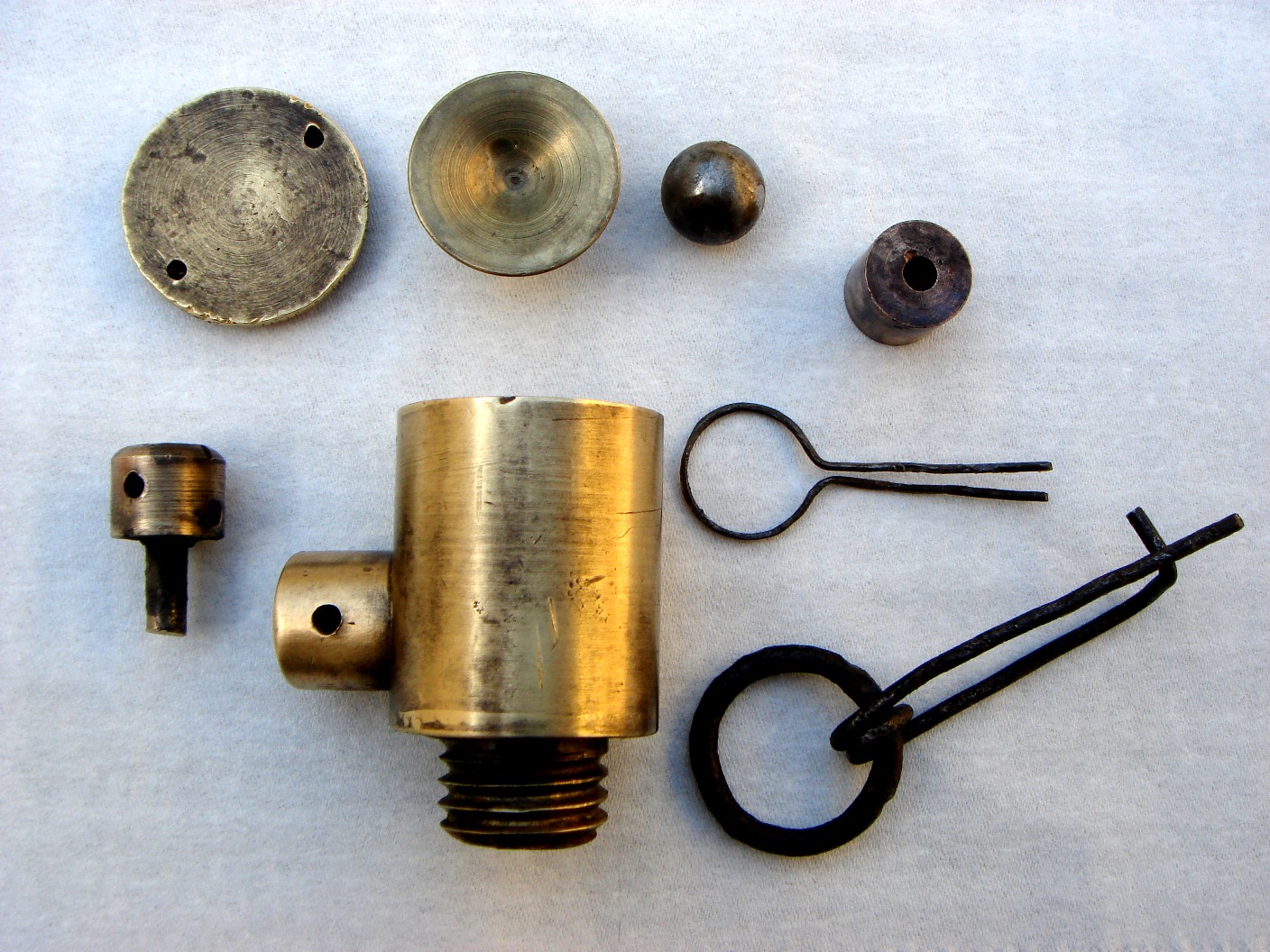

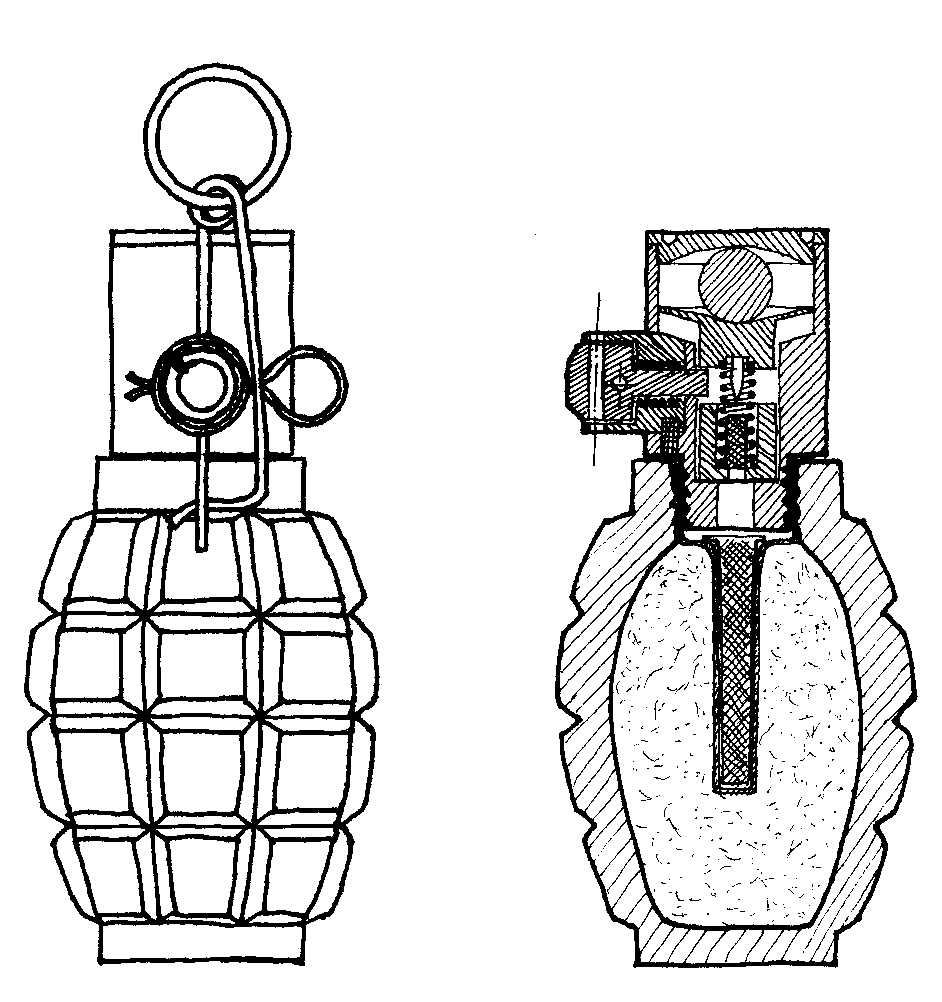

El mecanismo funciona a percusión y recuerda al de la OTO: lleva una bola de acero sobre un platillo con la aguja en la parte inferior, separada del fulminante por la pieza-pulsador alojada en el lateral, que a su vez lleva un muelle y va fijada al cuerpo del mecanismo por dos pasadores. Para lanzarla se sujetaría con una mano oprimiendo el pulsador, mientras con la otra se retirarían los pasadores de seguridad; al lanzarla el pasador saldría despedido por la acción del muelle, y al caer e impactar —en cualquier posición, ya que al efecto son cónicas la parte inferior de la tapa del mecanismo y la superior del platillo entre los que se mueve la bola—, la aguja incidiría sobre la cápsula fulminante.

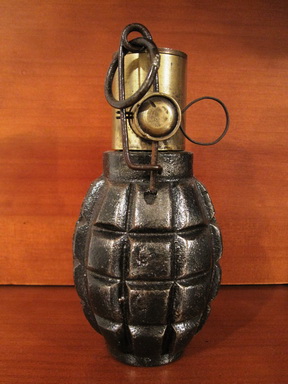

Imagen aportada por Hoplita. Para verla en detalle, pulsa sobre ella
