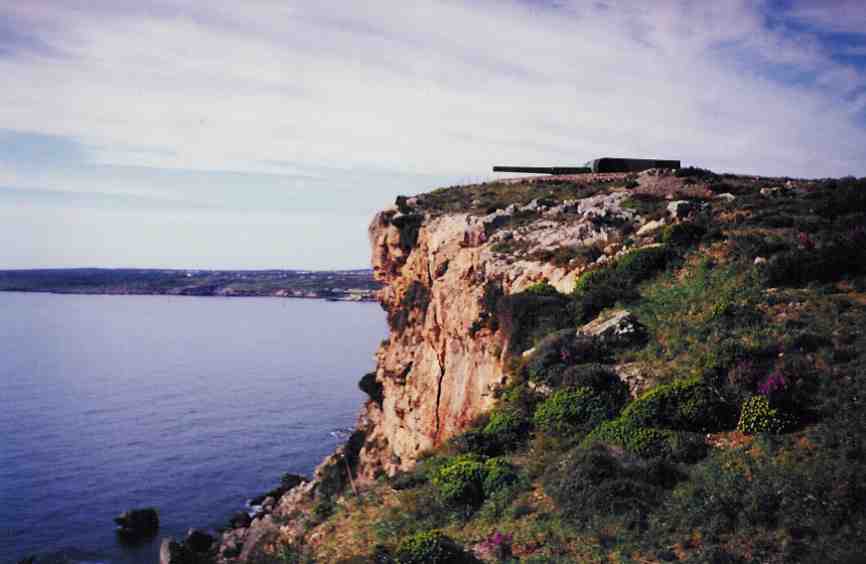

Cañón de costa Vickers 381/45 situado en La Mola (Isla de Mahón) "Fotografía realizada por Jesús Hernández Bayo"
|
|
|
Para tener mas información sobre este tipo de material, visita las siguientes páginas web:
|
|
|
Alfons ha tenido la amabilidad de preparar
esta información (textos y fotos) para todos nosotros. Gracias,
amigo.
Durante la Dictadura de Primo de Rivera, España compró a la compañía británica Vickers Armstrong 18 cañones de 15” modelo 1926, denominados en España 381/45, para defender las costas adyacentes a las tres principales bases navales del país: El Ferrol, Cartagena y Mahón.
|
|
|
|
|
|
Fotografías antiguas en donde se puede ver el tamaño de los proyectiles y del cañón (el soldadito que está dentro del tubo no debía ser un superman, precisamente, pero bueno, la foto es bonita y curiosa). Para verlos en detalle, pulsa sobre la imagen
|
|
|
Estos cañones
lograban un alcance próximo a los 35.000 metros, lanzando un
proyectil de acero perforante de 885 Kilogramos con una carga de 18 Kg
de TNT. Se tratan de unas armas enormes, altamente mecanizadas y
ocultas bajo tierra en grandes salas y galerías que conforman sus
accesos, salas de motores, sistemas elevadores, cámaras de
municionamiento o almacenes. Para su funcionamiento son necesarios de
15 a 20 sirvientes.
|
|
|
|
|
|
|

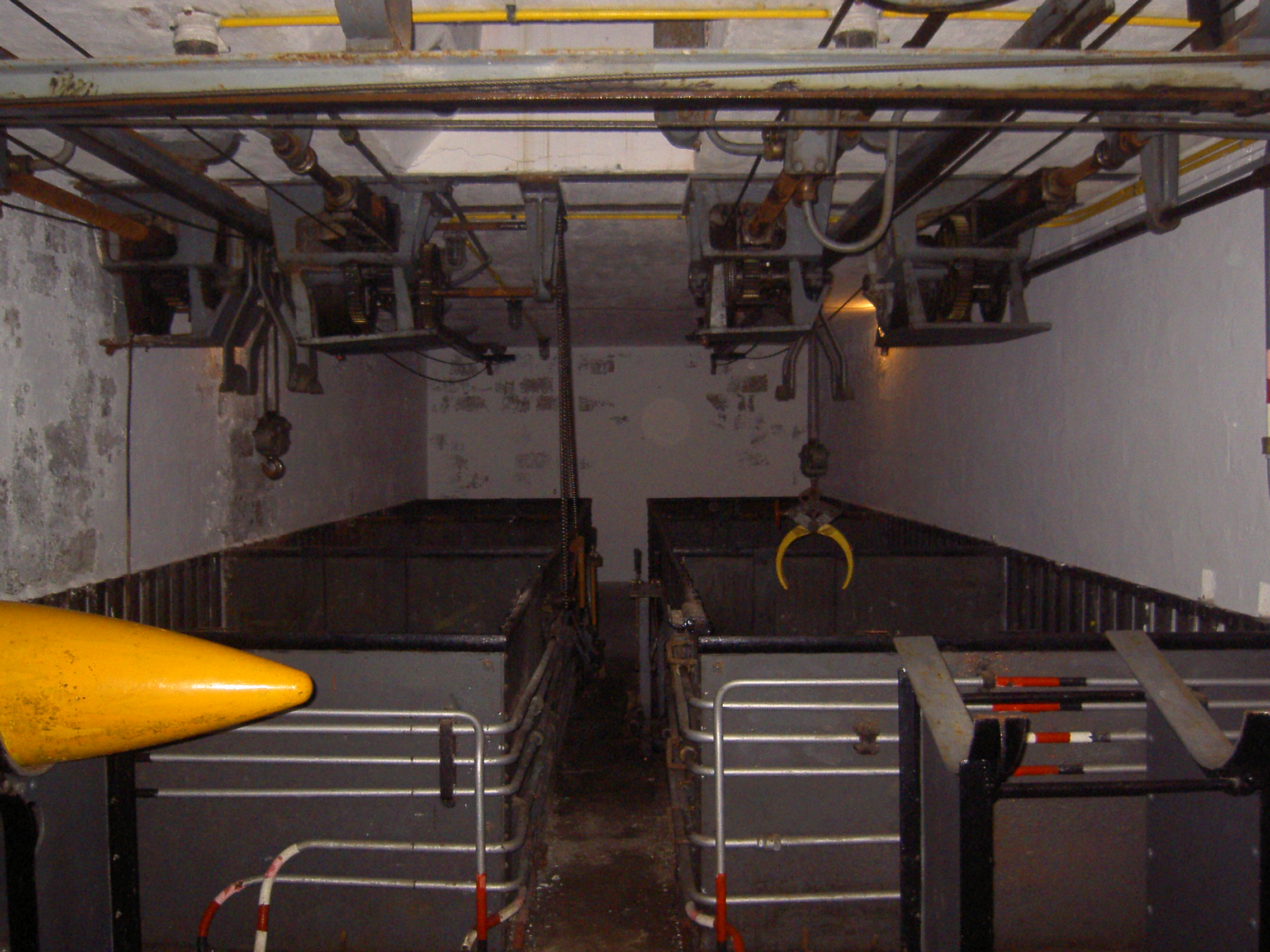

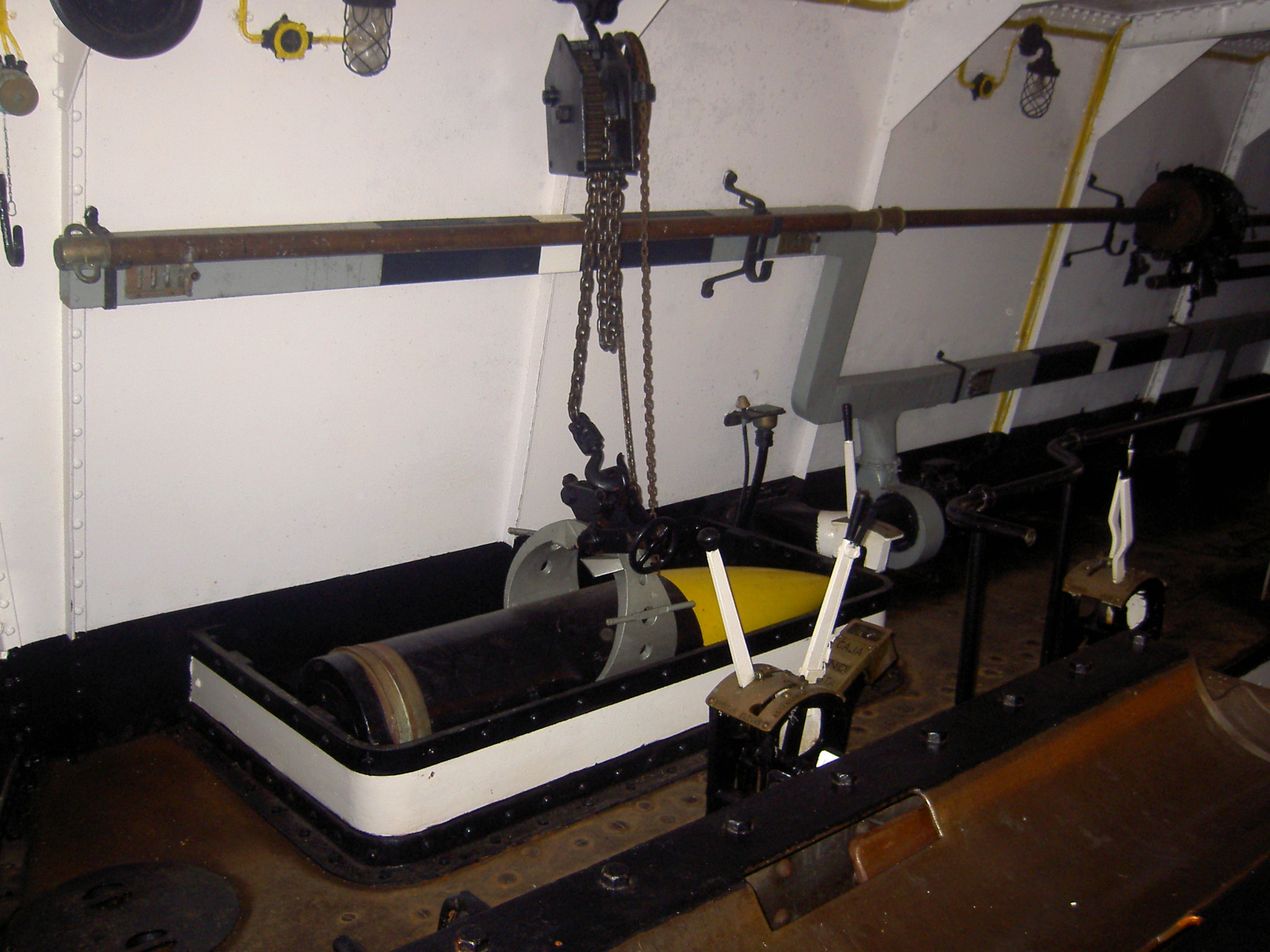

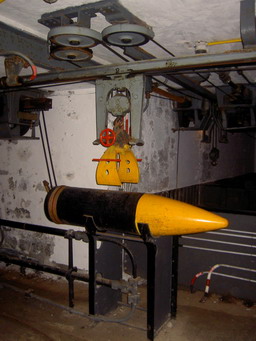

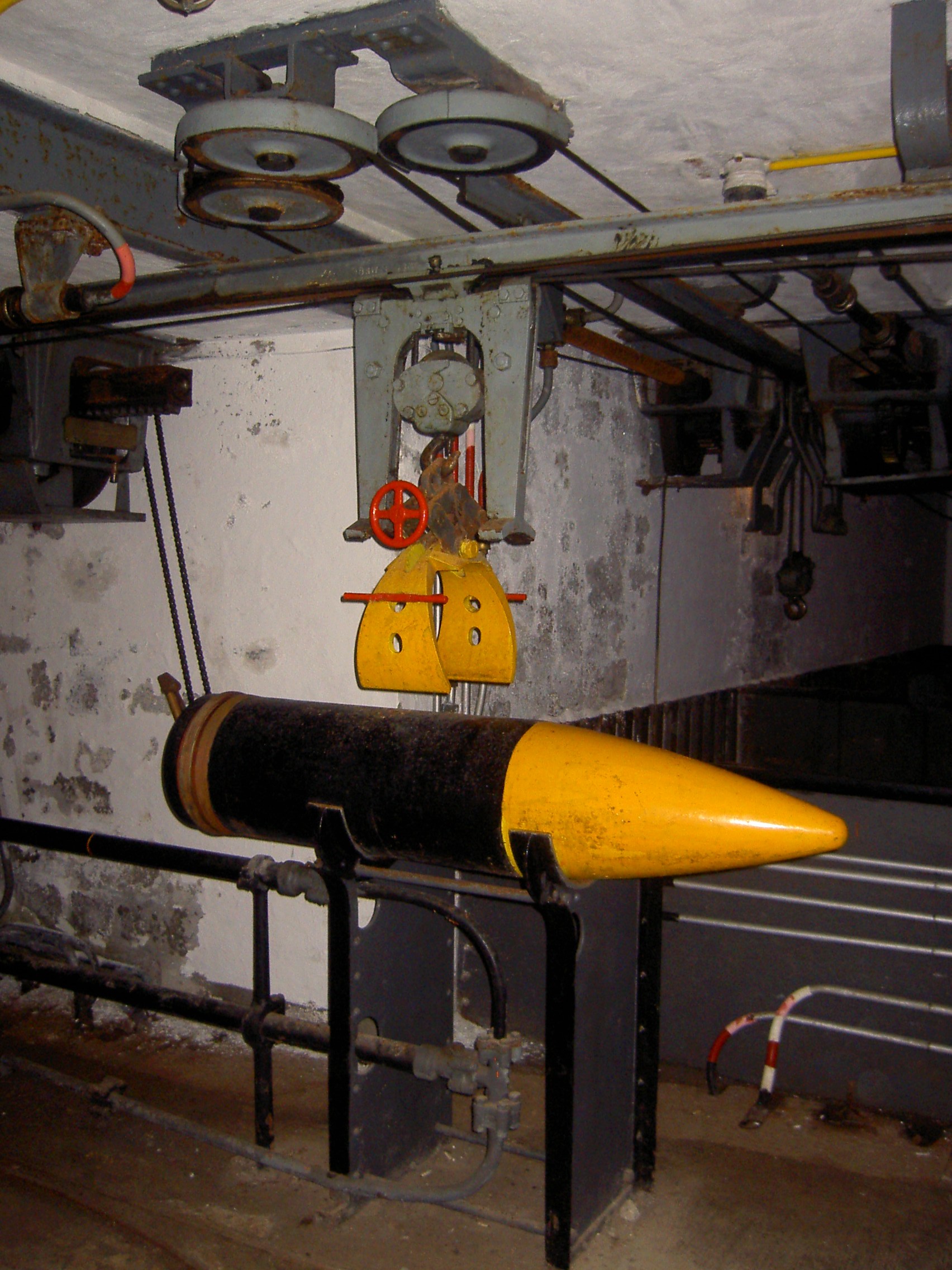

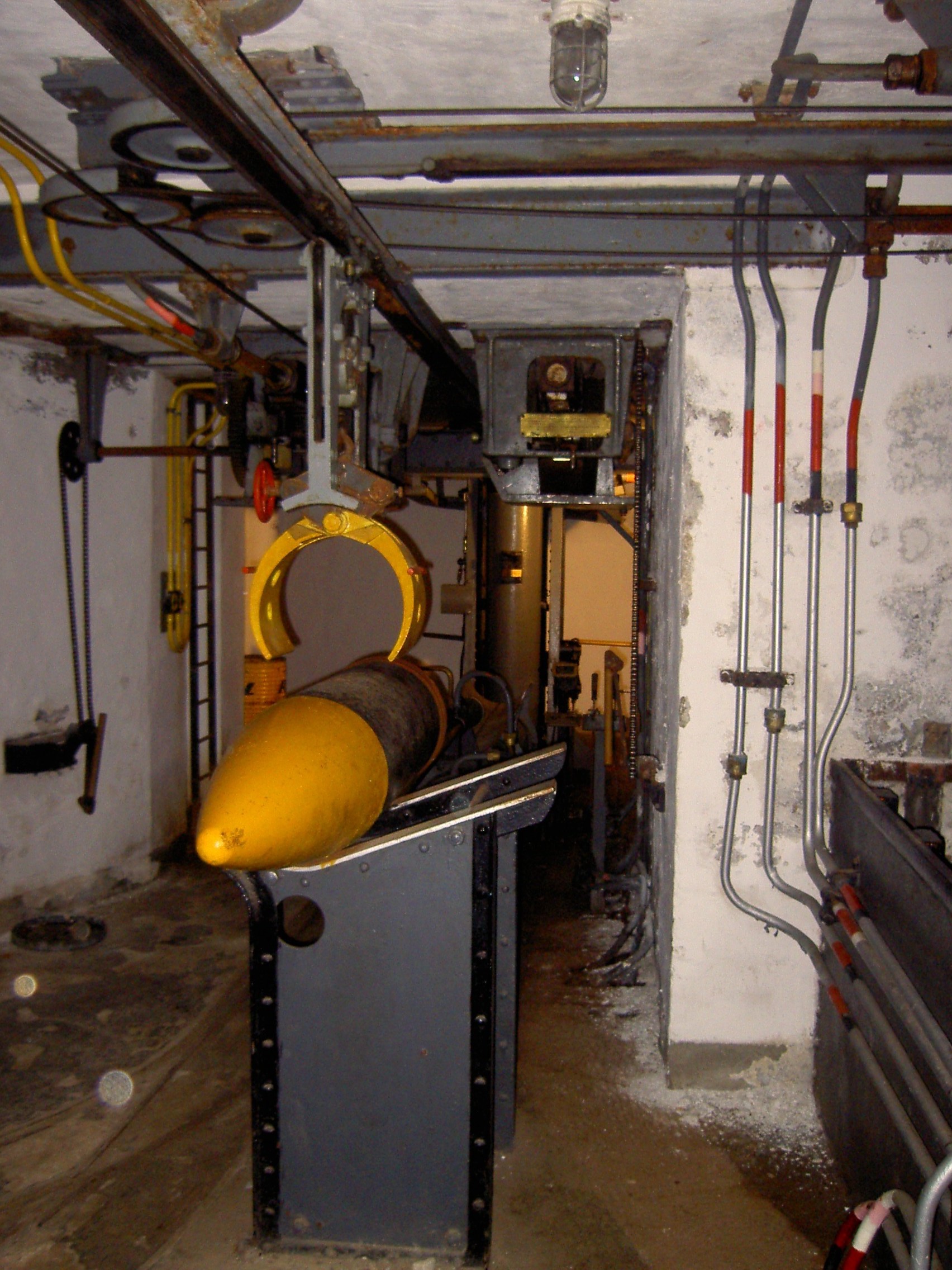

Distintas fases del proceso de carga de un proyectil de este cañón. Para verlas con detalle, pulsa sobre ellas.
|
|
|
El tamaño de los cañones y las necesarias infraestructuras
para su mantenimiento y uso motivaron la realización de grandes obras
como galerías subterráneas, carreteras de acceso ,etc. que duraron
de 1928 hasta 1936.
Ocho fueron destinados a proteger la base Naval del Ferrol y sus costas, siendo emplazados en las baterías de Campelo alto, cabo Prior, Lobateiras y San Pedro. Cada batería constaba de dos cañones. En Cartagena se instalaron en Cenizas y Castillitos y tenían el cometido de proteger la entrada a la Base naval. Para proteger la base naval de Mahón se instalaron dos cañones del 381 en la fortaleza de La Mola, justo al norte de la bocana del puerto. Otra batería protegía la costa norte de la Isla desde Favaritx y una tercera protegía la costa sur, siendo emplazada en Llucalari.
|
|
|
|
|
|
Fotografía donde se puede observar el enorme tamaño de este tipo de cañones. Pulsa sobre la imagen para verlo en detalle
|
|
|
Al estallar la Guerra Civil
las baterías de Cartagena y Menorca
permanecieron leales al Gobierno mientras que las gallegas
quedaron en manos franquistas. Estas piezas tuvieron un
papel importante, principalmente disuasorio, que impedía a la flota
rebelde acercarse demasiado a las costas de Cartagena y Menorca. El 25 de abril de 1937 los cruceros Canarias y Baleares acosaron a la escuadra republicana cuando entraba en Cartagena tras bombardear Málaga, tras un corto intercambio de disparos los cruceros nacionales se alejaron para evitar a las baterías de costa de 381mm
|
|
|
|
|

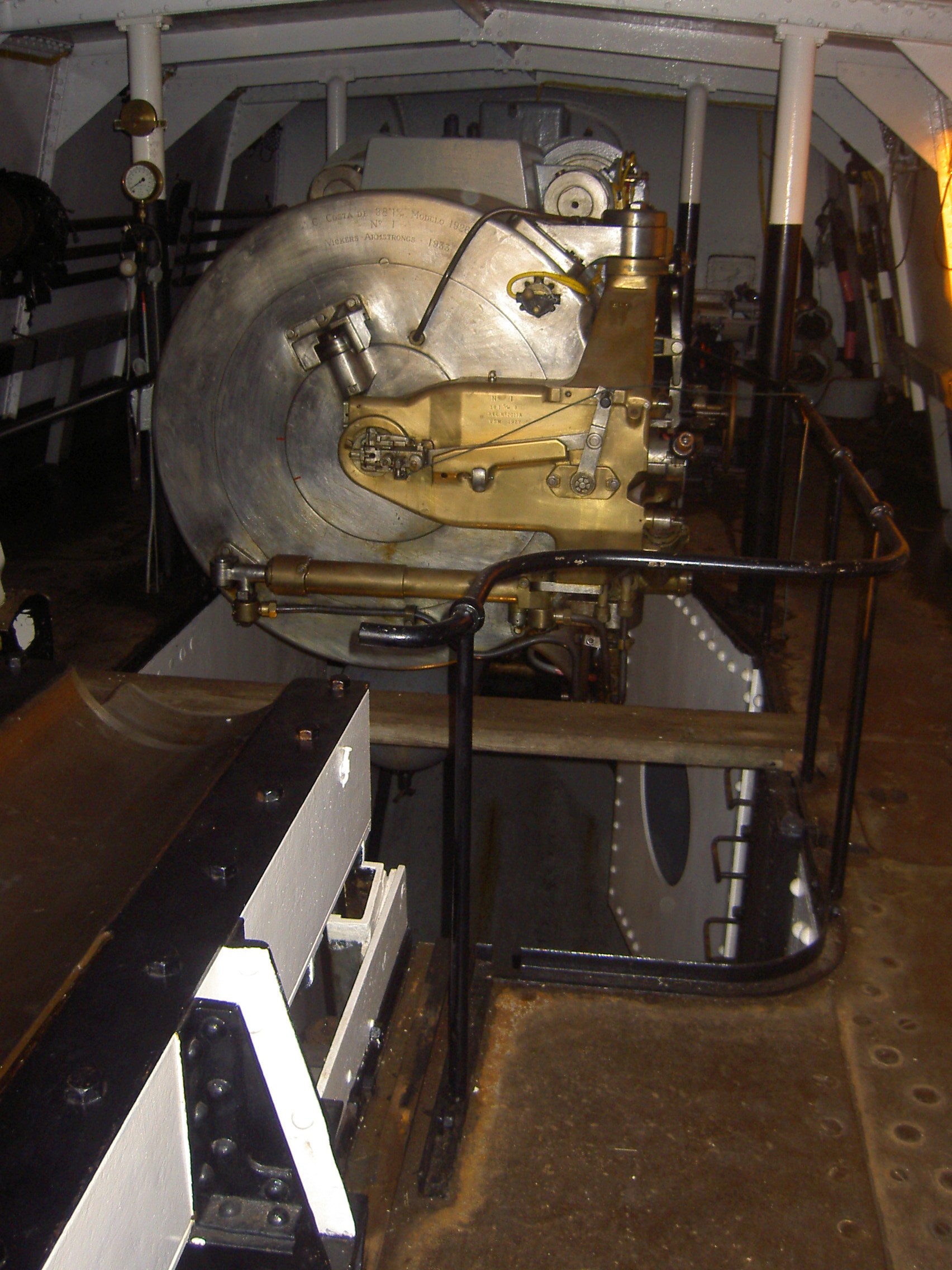

Detalle del cierre de la pieza (para verlo con detalle, pulsa sobre la foto) sistema Wellin, de filetes escalonados con doce sectores roscados y cuatro lisos, y de los contenedores de las cargas de proyección.
|
|
|
La noche del 4 al 5 de marzo de 1939 se produce una sublevación golpista contra el gobierno de Negrín en Cartagena. Pretendían negociar una paz con las fuerzas franquistas, estas aprovechando la situación prepararon un desembarco en Cartagena tras recibir mensajes de radio en que se entregaba la plaza y se aseguraba se daría protección a la flota “nacional”desde las baterías de costa. Así, se preparó a toda prisa una flota de buques auxiliares y mercantes que zarpó rumbo a Cartagena. Allí tras una travesía “amenizada” con los ataques de la aviación republicana fueron recibidos con los disparos de las baterías de costa, pues la 206 Brigada Mixta había sofocado la rebelión.Al no poder entrar en el puerto de Cartagena intentaron un desembarco en Portman, pero al intentarlo la madrugada del día 7, las piezas del 381 de Las Cenizas dispararon contra la flota rebelde, obligándola a retirarse. Algunos barcos al carecer de radio no pudieron ser avisados de las contraordenes, dando lugar al hundimiento del “Castillo de Olite” por una pieza del 150 , el mayor desastre naval de la Guerra. |
|

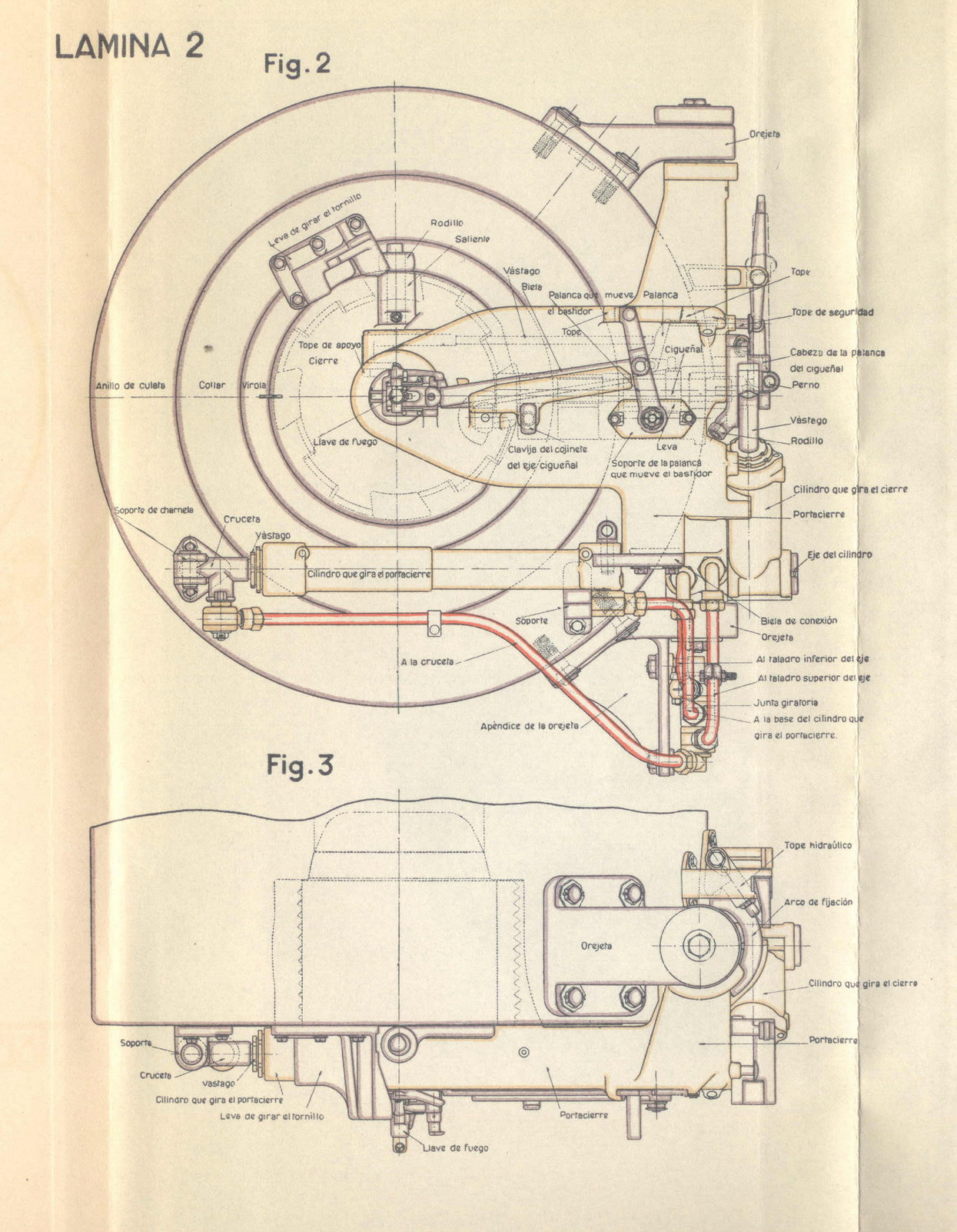

| Nuestro amigo Santiago Domínguez Llosá, autor de numerosos trabajos de investigación y uno de los mayores expertos sobre las campañas africanas, nos ha remitido estos excelentes gráficos y textos del cañón Vickers de 381/45 para que los expongamos en nuestra página (Para verlos con detalle, pulsa sobre ellos). Muchas gracias en nombre de todos. | |

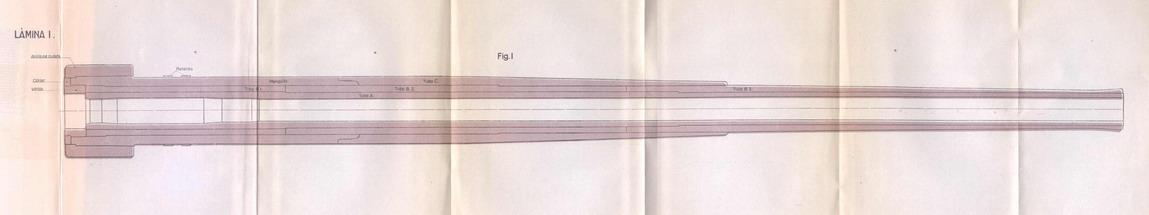

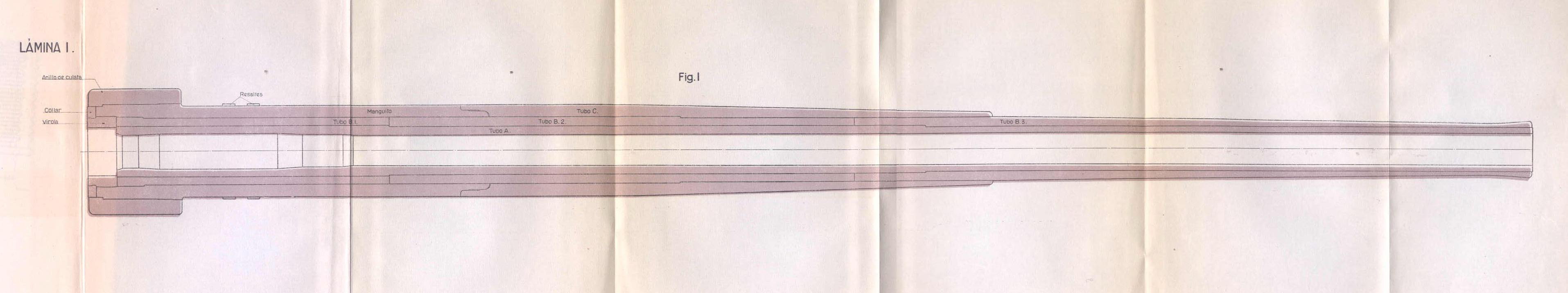

El cañón es de acero cromoníquel, forjado y templado, estando constituido por el tubo A interior, reforzado en toda longitud por otros tres (tubo B1, B2 y B3), y sobre éstos van colocados un manguito y un tubo C. El manguito sobresale por la parte de culata la longitud suficiente para atornillarle una virola (una abrazadera) que lleva labrados, en su superficie interior, los filetes, en los que engranan los del tornillo de cierre. La longitud del cañón es de 17617 milímetros, de 17310,10 milímetros la del tubo A interior y de 17145 milímetros (45 calibres) la del ánima. El rayado del ánima es de paso uniforme, tiene 76 rayas que dan una vuelta en 30 calibres. El ancho de las rayas es de 11,30 milímetros, la profundidad es de 3,37 milímetros y el ancho de los campos es de 4,44 milímetros. |
|

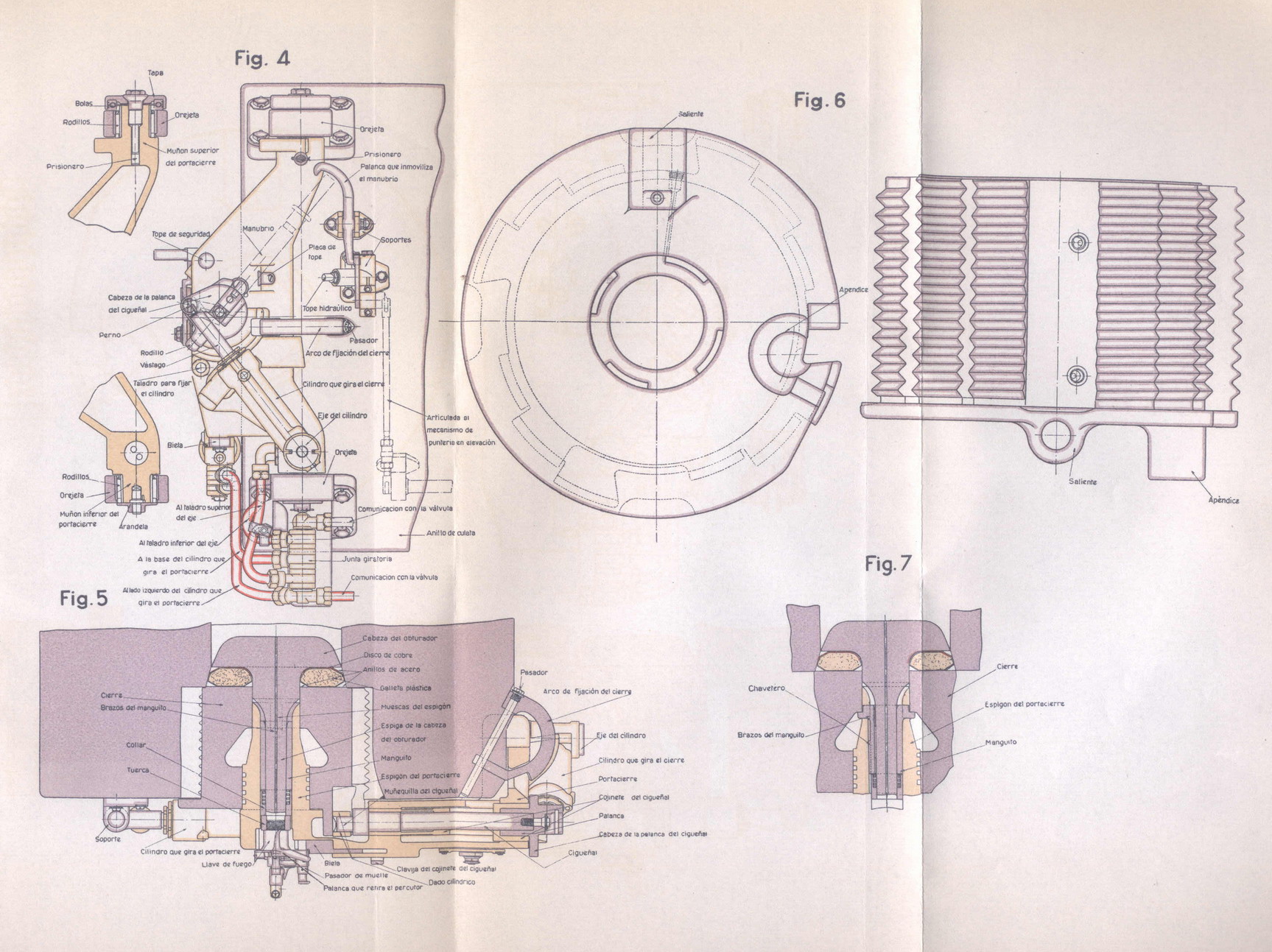

El cierre es de tornillo, tipo Vickers, de filetes escalonados, teniendo 12 sectores roscados y cuatro lisos; los sectores roscados van en cuatro grupos, cada uno de los cuales tiene tres sectores de diferente radio; corresponde, por consiguiente, a cada cuadrante a tres sectores roscados y uno liso, teniendo cada uno un desarrollo aproximado de 22º 33'; basta, por lo tanto, un giro igual al desarrollo explicado, o sea, 1/16 de vuelta para desatornillar o atornillar el cierre en su alojamiento. |
|
El obturador va colocado en el plano anterior del tornillo de cierre; está constituido por una galleta plástica, compuesta por sebo y amianto, metida en una envoltura de lona protegida por la parte anterior por un disco de cobre y un anillo exterior de acero de sección triangular, y por la posterior por dos anillos de acero de igual sección, uno interior y otro exterior. Loa anillos van partidos para permitir la expansion de la galleta al transmitirse a ella la presión del disparo. |
|

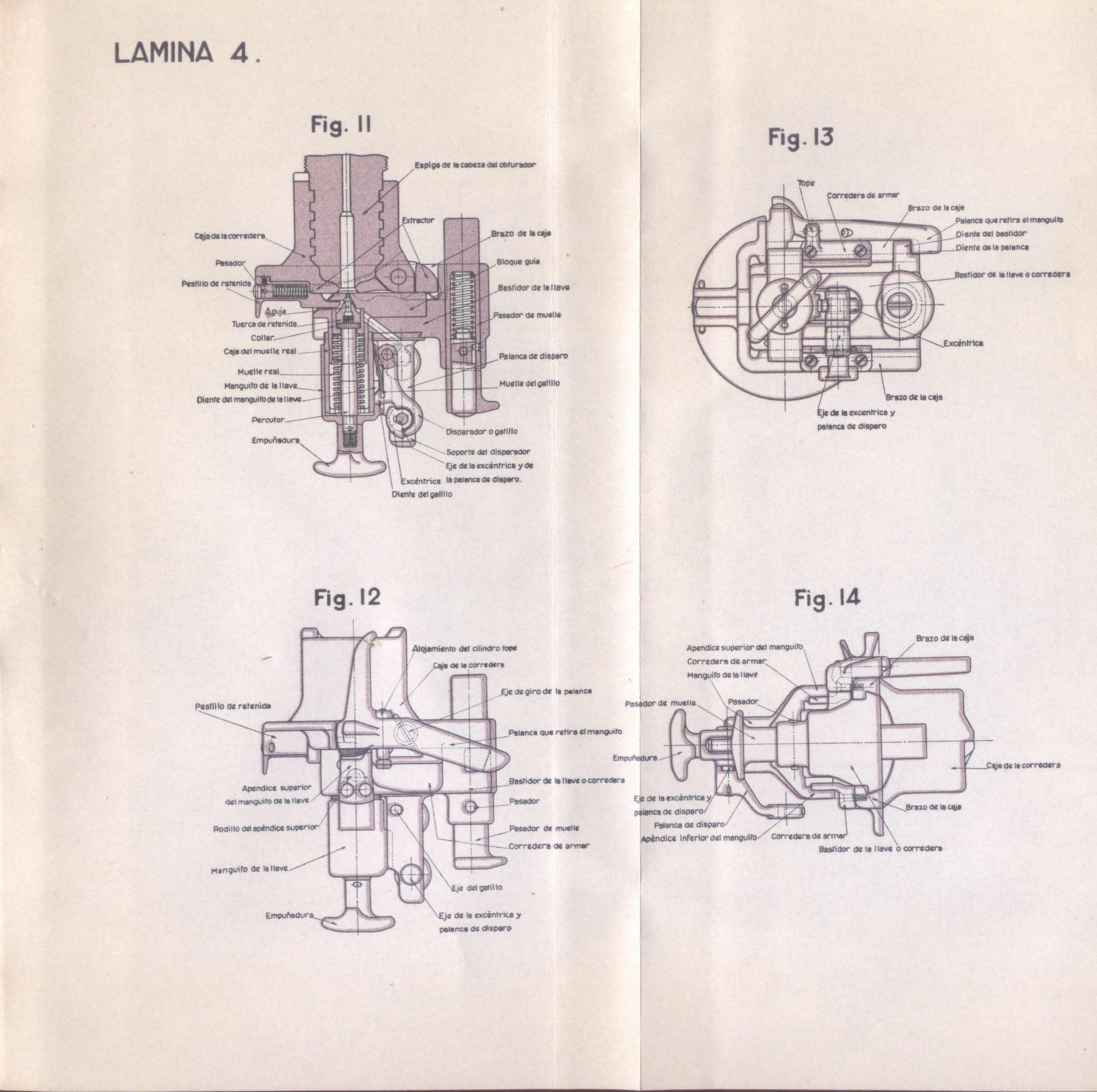

La llave de fuego a percusión consta de tres elementos principales: caja de la corredera, bastidor de la llave o corredera y mecanismo de percusión y seguridad. |
|
|
