BOMBA FAB 100 SV
бомба
ФАБ 100 CB
Esta bomba se fabricó en 1932 sufriendo tres
modificaciones en los años 1934, 1935 y 1936, además de otras
posteriores pero que para nosotros no nos resulta interesante. El

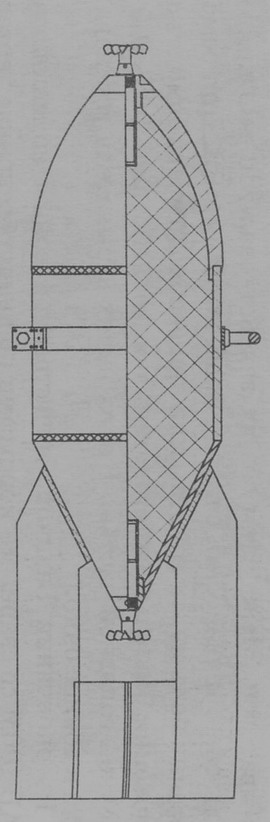

modelo de 1932 se caracteriza porque el cuerpo está dividido en tres
parte unidas mediante una costura de soldadura sólida de dos vías.
La parte de la ojiva de la bomba fabricada con lámina de metal de un
espesor de 14 mm. y el resto con lámina de espesor de 8 mm. Las
aletas estabilizadoras se encuentran soldadas a la parte cónica del
culote de la bomba mediante soldadura por puntos. Asimismo las
aletas se sueldan, por su parte final, a un cilindro que aporta

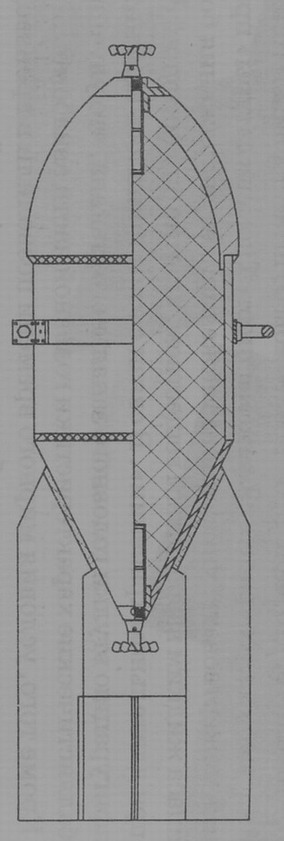

solidez al conjunto. El modelo fabricado en los años 1934, 1935 y
1936 se diferencia del anterior en que las paredes de la ojiva se
incrementan en 8 mm. con el fin de aumentar la fuerza de perforación
de la bomba y para preservar el valor del coeficiente de llenado de
explosivo se acortó el cuerpo de la bomba en unos 30 mm.
En el centro de gravedad de la bomba se situaba
el collar de sujeción al lanzabombas.
Esta bomba tenía la denominación republicana
R-100, significando la R su procedencia Rusa, seguida del peso de la
bomba.
Sus características
son las
siguientes: |
Modelo 1932
Longitud:
1050 mm. sin espoleta.
Distancia del centro
de gravedad hasta la ojiva: 385 mm.
Diámetro: 280 mm.
Peso:
161,50-172,50 Kg. sin espoleta
Explosivo: 34 Kg.
de TNT.
Espoletas:
APUV (АПУВ)
|
|
Modelo 1934-1935-1936
Longitud:
1034-1050 mm. sin espoleta.
Distancia del centro
de gravedad hasta la ojiva:
320 mm.
Diámetro: 280 mm.
Peso:
175 Kg. sin espoleta
Explosivo: 35,8 Kg. de TNT.
Espoletas:
APUV (АПУВ)
|
|

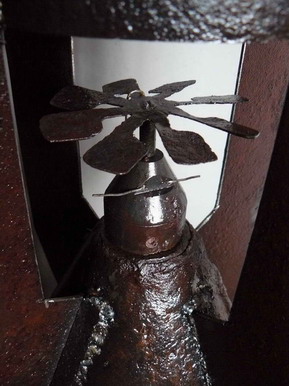

Fotografía de una delas dos
espoletas APUV que portaba esta bomba, en este caso la de culote |
Datos del libro
"Bombas
de aviación rusa 1912-1945". E.
Pyriev, S. Reznichenko.
Е.Пырьев, С.Резниченко. Бомбардировочное вооружение авиации России
1912-1945 гг. Editor:
Departamento de Planificación del Estado Mayor

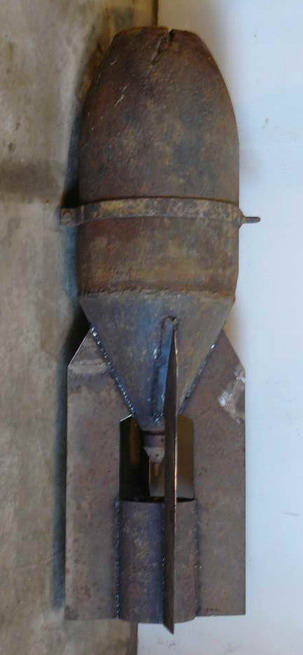

de las Fuerzas Aéreas (GSH VVS). Las
fotografías, que no corresponden a estos modelos sino a alguno
posterior como se puede observar por la falta de soldadura en la
ojiva, de
la página
http://trizna.ru/galerea/index.php de obligada visita. Un
monstruo Jhonni Trizna.
|

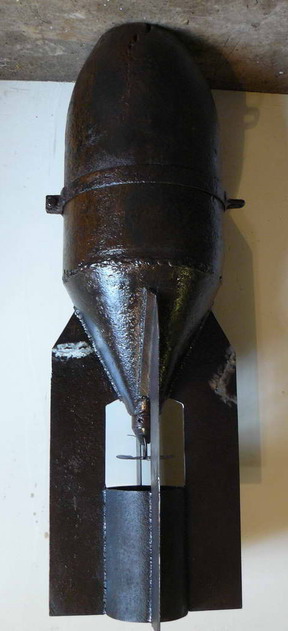

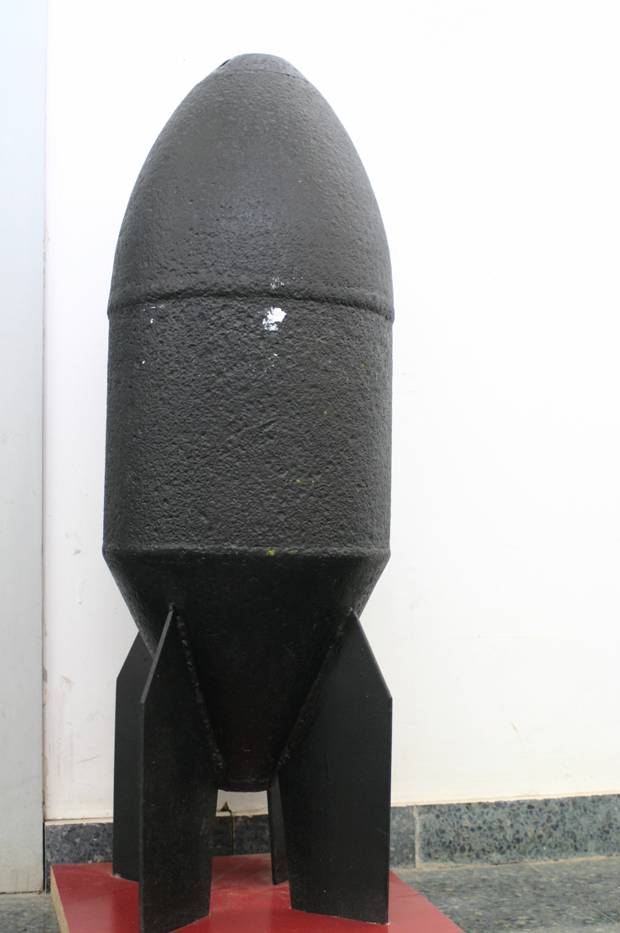

Nuestro amigo Eduardo
nos envía esta fotografía de la bomba FAB 100 SV modelo 1932,
utilizada en la GCE, que apareció en su Cortijo Sevillano. Como se
ve el mal estado de la parte trasera de las aletas estabilizadoras
hizo necesario su corte, a partir de ese momento su Cortijo se llamó
del Cuarto y mitad de aletas.
|

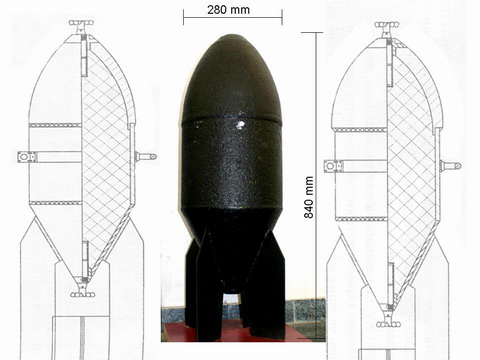

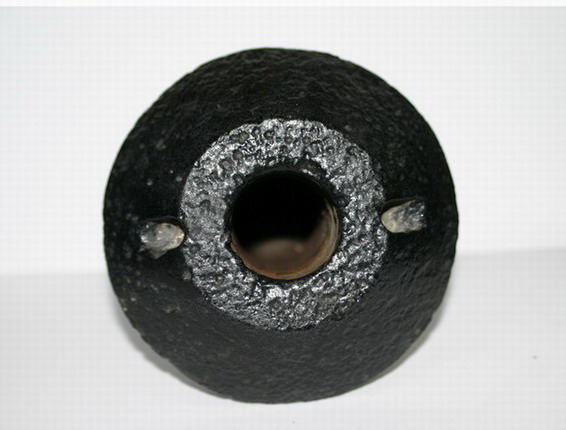

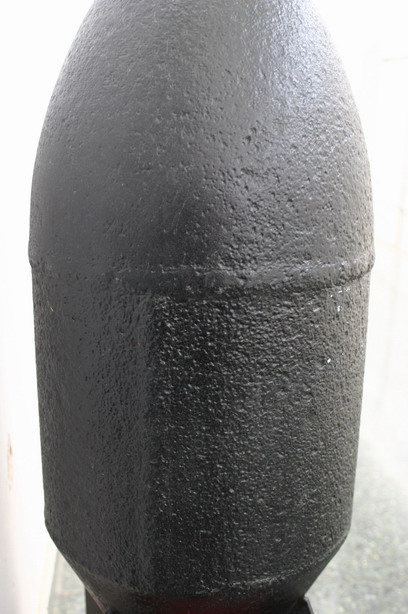

Eduardo nos envía,
también, la comparación de la bomba con los gráficos, así como

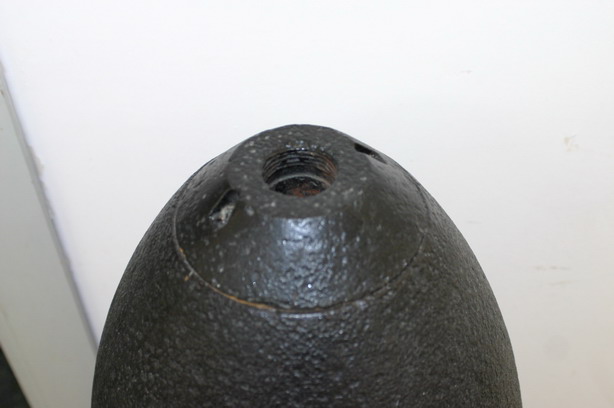

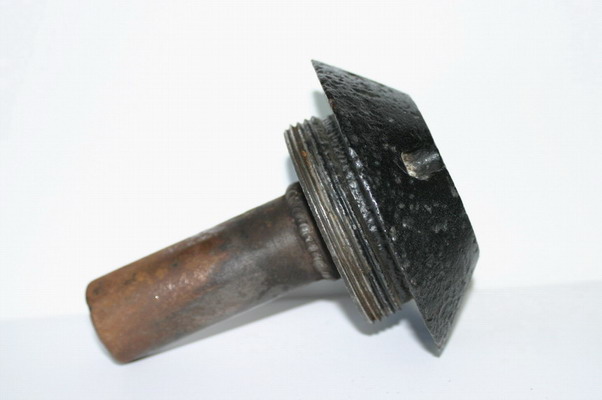

detalles de las soldaduras, ojiva y falsa ojiva de la bomba.
Estupendas fotografías Eduardo, muchas gracias en nombre de todos.
|
|
