Altura.........115
mm
Diámetro
Máximo ...75 mm.
Peso.....1.325
gr.
Longitud
de la mecha....100 mm.
|
|
Altura.........75 mm
Diámetro Máximo ...55
mm.
Peso.....575 gr.
Sistema de activación:
Por impacto, por medio de un "dado" metálico en su interior.
Lógicamente, el explosivo es MUY sensible
|
|
|
|
|
|
|
|

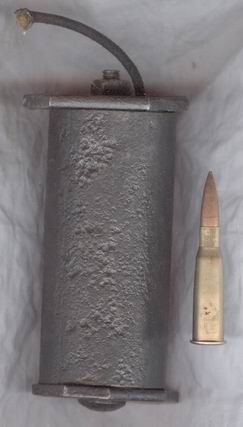

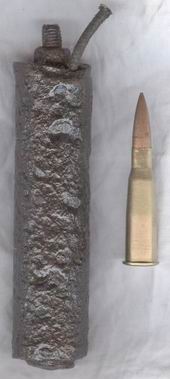

Belenos nos ha
enviado, como el dice, "un bodegón" de granadas de mano
artesanales. Básicamente estaban compuestas por un tubo de acero, con
dos tapaderas y un tornillo pasante en el eje que las mantenía en
posición. Su activación era por medio de una mecha, y como es fácil de
comprender, existen una gran cantidad de modelo y sus variaciones dependían
del "ingeniero" que las diseñase.
|
Cavalls nos ha remitido
unas fotografías de varios tipo de granadas artesanales, de activación
"por mecha"
|
|
De origen Republicano, llevaba como
carga explosiva, dinamita y su origen es Barcelona. Sabemos eso, según
nos informa Cavalls, gracias a que en su interior llevaba precintos de
correos sin usar de esa ciudad. |
|
También de origen, Republicano. |
|
Cavalls nos da detalles de esta
granada. Su activación es por "mecha", y de un material
parecido a la calamina, aunque se han encontrado ejemplares fabricados
en hierro y en barro.
Cargaba pólvora negra, y la
"palometa" que tiene en su cabeza, es un seguro de transporte.
Cavalls nos da otro detalle importante.
Ejemplares de este tipo ya aparecen en la Revolución de 1934.
|
Andrés ha temido la amabilidad de remitirnos varias
granadas de mano artesanales que pasamos a enseñar. |
|
Usa como carga principal pólvora negra y tiene como
características que el tapón de carga con el orificio para pasar la
mecha es circular, sin ningún tipo de rebaje para facilitar su apriete.
Altura: 75 milímetros
Diámetro: 65 milímetros
|
|
Es la que sale como "bomba de mano roja" al lado de la "botella de
liquido inflamable roja" en los Apuntes para la Escuela de Ayudantes
de Artificiero.Tiene cuerpo esférico con pinchos, de fundición,
cerrado con cemento, conteniendo carga explosiva, clorato potásico,
ampolla de cristal con ácido sulfúrico y trozos de algo duro.
Supuestamente, un violento impacto provocaría que alguno de esos
trozos rompiera la ampolla, y la reacción exotérmica del ácido en
contacto con el clorato desencadenaría la explosión de la carga.
La fotografía es de una de 77 mm. de altura y 75 mm. de diámetro. La
otra fotografía corresponde al troceo de algunos ejemplares que al
parecer se habían descompuesto y partido con el tiempo. Entre la
masa interior no se apreciaban a simple vista restos de ampolla de
vidrio aunque sí algunos garbanzos de hierro. En cuanto al exterior,
uno de los fragmentos correspondía a un ejemplar con los "pinchos"
bastante más grandes que los de la otra foto.
|
|
David nos envía
estas fotografías. Se trata de una granada artesanal formada por un tubo
al que se le han soldado unas tapas y al que en la parte superior se ha
hecho una rosca para poder acoplarle una turca de fontanero con un
taladro en medio. También nos informa de la zona donde ha sido hallada.
En el frente de Aragón. Gracias, David |
|
|
|
Miguel nos manda fotos de
detalle de una granada artesanal de origen Republicano. Las cabezas
de clavos estaban en el interior de la granada y eran utilizados
como metralla.
Gracias Miguel, en nombre de
todos.
|
|
|
|
|
|
Basurde nos ha enviado
imágenes e información de una granada artesanal "cien por cien" vasca.
Nos dice: "... como carga llevaba pólvora negra, mezclada con
clavillos de ventanero, el sistema de encendido, simple mecha brickford,
atacada con papel en el orificio superior, que es mas bien un bebedero
cónico".
Al parecer no hay de momento
consenso sobre el material con la que esta construida. Hay expertos
que opinan que el material es cinc y otros opinan que de cinc solo son
los laterales, mientras que el interior es de cemento. Veremos como
acaba esta polémica.
Pues ya solo nos queda dar las
gracias a Basurde por compartir sus conocimientos con nosotros. |
|
|
|
|

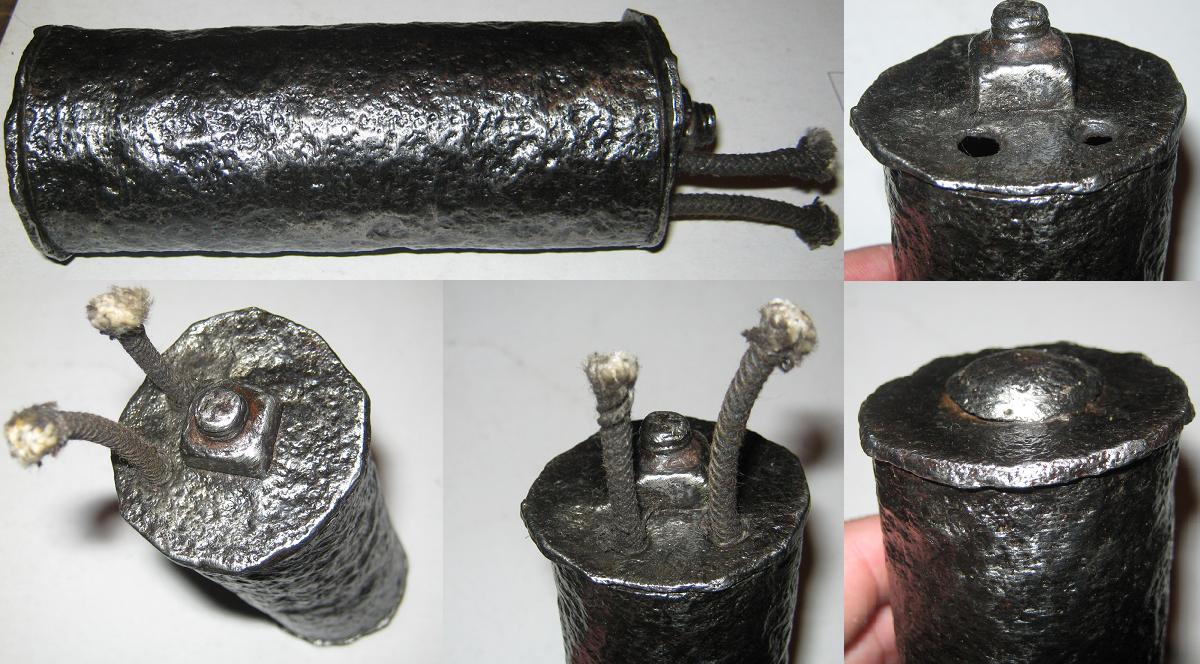

David nos ha enviado una
fotografía donde se observa un nuevo modelo de granada de mano artesanal
que tiene como característica principal que su sistema de iniciación
está formado por dos mecha y dos detonadores (¿Para qué dos mechas? ¿Un
intento de asegurar su funcionamiento?).
También nos informa David,
que sus medidas son 124 mm. de largo por 47 mm. de ancho y sus tapas han
sido cortadas mediante cizallas.
Gracias en nombre de todos por
compartir tus conocimiento, amigo.
|
Para verlo con detalle, pulsa sobre la imagen |

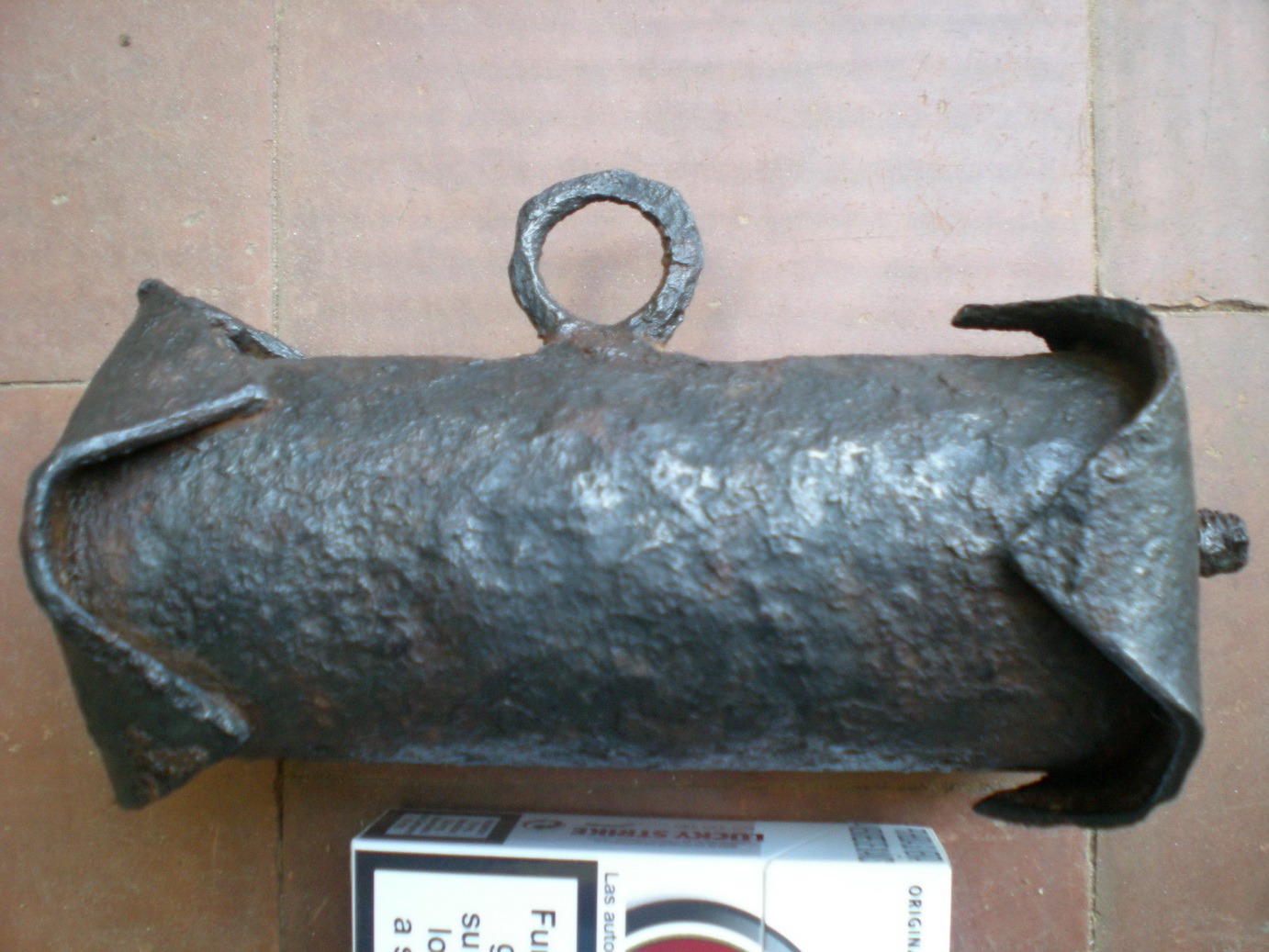

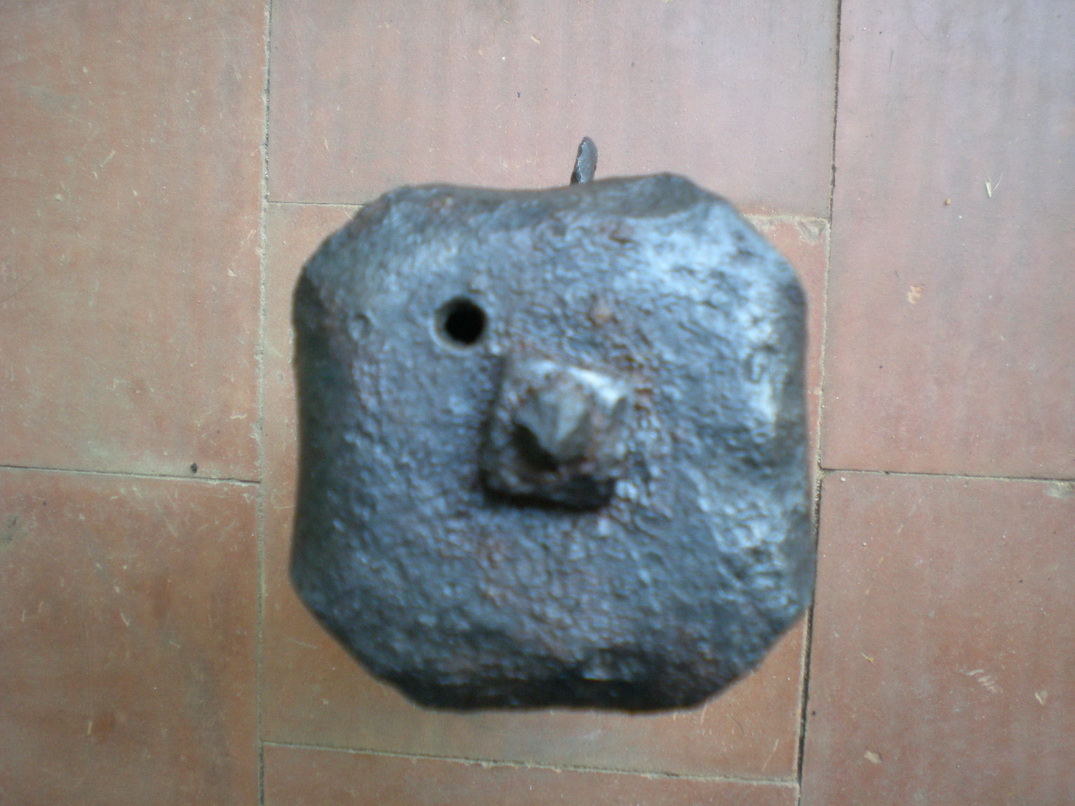

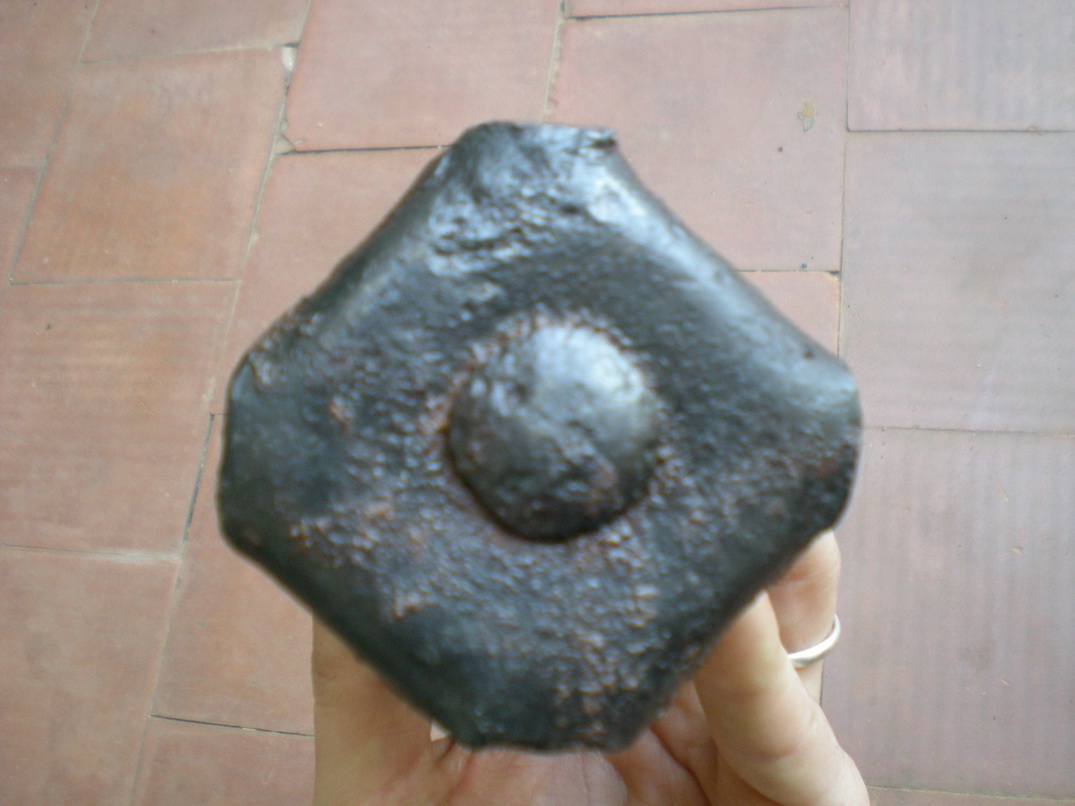

Misiano nos ha enviado otro curioso ejemplar
de granada de mano artesanal y nos dice: "...con arandela soldada al
cuerpo, bien para su transporte, bien para ser lanzada. Las tapas son
cuadradas y su esquinas están dobladas hacia dentro, quizá para generar
más metralla. Es de mecha ...[ ]... y llevaba pólvora negra también...[
]...como las 5 regimiento, con tornillo pasador central y tuerca
externa. Si no tiene nombre o no está catalogada, se me ocurre "granada
artesanal republicana de esquinas".
Gracias Misiano, en nombre de todos. Para verlas en detalle,
pulsa sobre la imagen.
|
|
|
|
|
|
|
|
|
|
|
|
