GRANADA DE MORTERO "VALERO" DE 81 mm.
DE GRAN CAPACIDAD O REVIENTA-TRINCHERAS

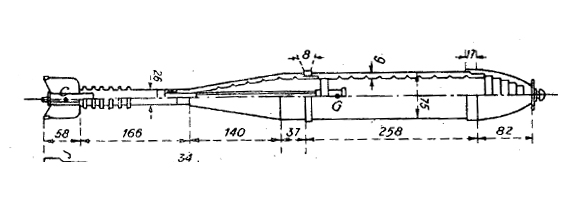

Durante nuestra guerra civil se diseñó una granada de mortero especial, de calibre 81 milímetros, denominada de Gran Capacidad o Revienta-trincheras debido a la mayor cantidad de explosivo que podía portar y a los efectos que por ello producía. Podía cargar 1,5 kilos de trilita (más del doble que una granada normal y casi tanto como un proyectil de artillería de 105 mm.), gracias al alargamiento de su cuerpo, llegando a tener una altura de casi 750 mm y para que su trayectoria en el aire fuera correcta se había alargado su cola estabilizadora notablemente, como podemos ver en la fotografía inferior. |
|

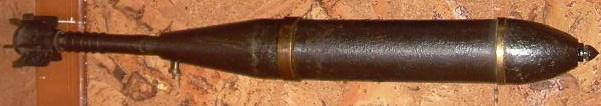

(Foto Museo de la Batalla del Ebro. Gandesa)
|
|
En el número 161 de la revista Ejercito publicada en
Junio de 1953, el Comandante Ingeniero de Armamento Don Emilio Hernández
Angosto publica un articulo titulado "La granada de Gran Capacidad del
mortero de 81 mm. y su moderna fabricación" donde nos facilita algunos
datos muy interesantes sobre este tipo de munición. Al parecer se fabricó durante la guerra en talleres vascos aprovechando un diseño republicano realizado antes de que esa zona quedara en poder del bando Nacional. Aunque no llegó a ser declarada reglamentaria, gracias a sus bondades (recordar, un proyectil con ese poder destructor en manos del infante de primera línea que podía usar sin necesidad de contar con la artillería), se utilizó durante toda la guerra. |
|
Fotografía aportada por David. Gracias en nombre de todos
|
|

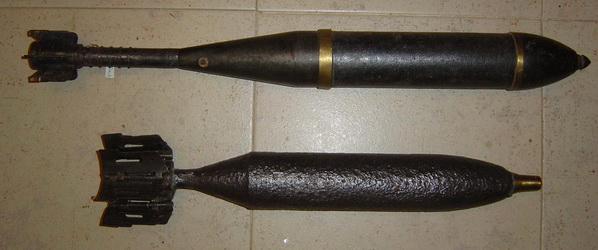

Comparativa entre una granada de Gran Capacidad Valero y otra modelo Brandt. Fotografía aportada por Belenos.
|
|
Como sistema de activación llevaba el "Sistema
Valero" con unas pequeñas modificaciones para poder ser ubicado en el
interior de la granada. El sistema de percusión estaba fijado en la zona
inferior de la granada gracias a un cilindro metálico que podemos
observar en las imágenes aportadas por Hoplita.
|
|
|
|

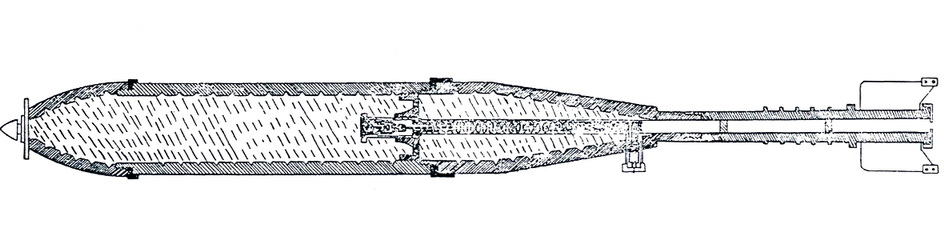

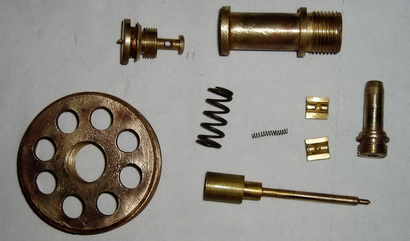

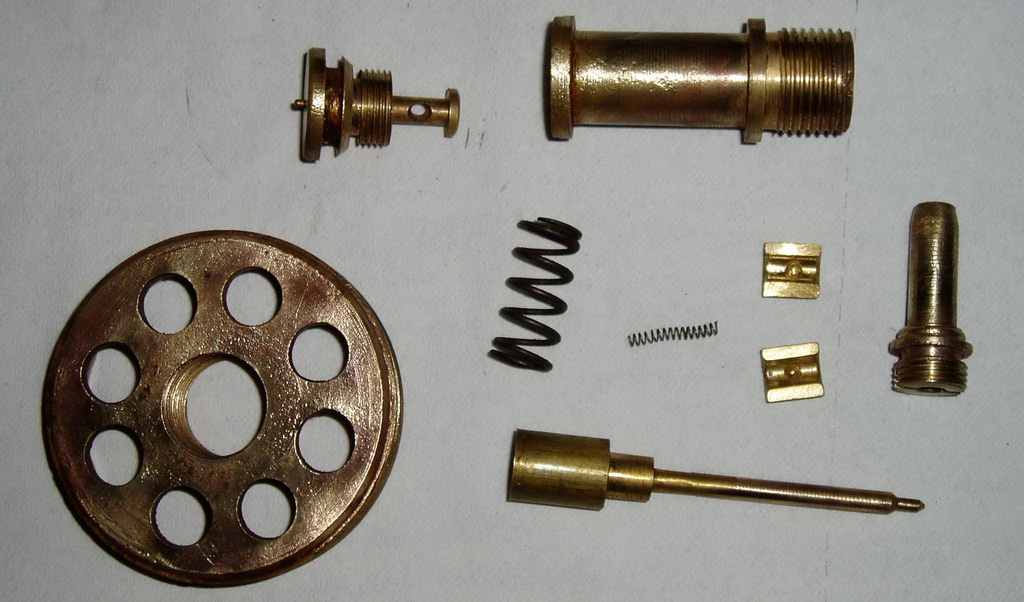

Sistema de activación Valero para granadas de Gran Capacidad. Hoplita nos ha mandado estas excelentes fotografías. Gracias en nombre de todos. El grafico ha sido extraído de los Apuntes de Ayudante de Artificiero.
|
|

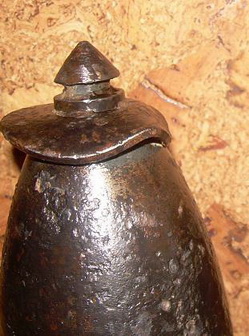

En la ojiva llevaba atornillada una pieza que servia para sacar la granada del tubo del lanzador en caso de que fallara la proyección de la granada. También llevaba un disco de metal que cumplía una doble misión, aumentar, por un lado, la superficie de impacto cuando chocaba contra el suelo para facilitar el funcionamiento del "Sistema Valero" y por otro evitar, en la medida de lo posible, que se enterrara en el suelo y que su explosión se produjera en superficie.
|
|
|
|
El lanzador, como en los otros casos era el mortero Valero, modelo 1933, que ha sido detallado en los otros modelos "Valero". | |
Mortero VALERO Mod 1933 Calibre 81 Peso 73,5 Kgr. Alcance 2.200 metros Construido en la Frabrica de San Carlos Reglamentario en el Ejercito Español desde 1933 Datos y fotografia aportados por F.R. Padron (Gracias)
|
|
