GRANADA DE MORTERO

"VALERO" DE 81 mm.



Declarado reglamentario en el Ejercito Español en la Orden Circular de 24 de Mayo de 1933, con el nombre "Modelo de Acompañamiento de 81 mm para infantería, modelo 1933".

También en esta orden se declaraba reglamentaria la "Granada para mortero de acompañamiento de 81 mm modelo 1933" y su voz abreviada "G. para MA.I. 81 mm mod. 1933".

Se establece que la dotación para un Batallón de Infantería, Bandera del Tercio y Tabor de Infantería de los Grupos de Fuerzas Regulares Indígenas será de un pelotón con dos morteros.

Muy similar en forma y componentes a la granada "VALERO" de 50 mm, existiendo de la misma manera una granada "VALERO 81mm REFORMADA"

Esta formada por:

  • Cuerpo ovoide, dividido en dos partes que se unen a rosca, con una banda de conducción de latón, independiente del cuerpo;
  • Un estabilizador, que es un cilindro hueco en la que su parte anterior va roscado interiormente al cuerpo de la granada y en cuya parte posterior lleva seis aletas estabilizadoras y delante de ellas, unos taladros para comunicar el fuego del cartucho de proyección a los suplementos;
  • 550 gramos de trilita como carga explosiva.

La granada original lleva en la parte posterior del cuerpo de la granada presenta un taladro para introducir el seguro automático que mantiene el porta-cebo. Sobre este seguro hace presión un muelle para lanzarlo fuera, una vez fuera del tubo de lanzamiento y consumida una "galleta" de pólvora negra comprimida.

Este orificio no se presenta en la llamada granada "VALERO 81 REFORMADA", ya que la espoleta es colocada en la ojiva de la granada (habitualmente la espoleta "SILVIA").


Granada de Mortero VALERO, calibre 81 mm (Foto Museo de la Batalla del Ebro. Gandesa)

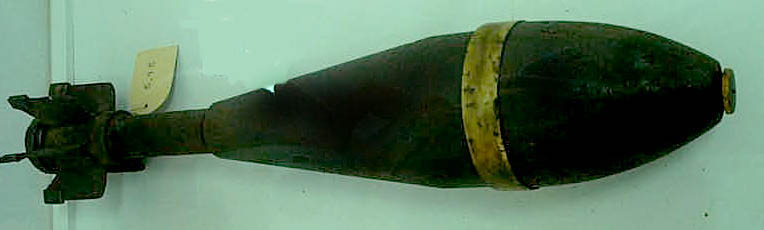

Granada de Mortero VALERO, calibre 81 mm  REFORMADA (Foto Museo de la Batalla del Ebro. Gandesa)




Una de las formas mas fáciles de identificar una granada de mortero VALERO, tanto del calibre 81 como del calibre 50, son los característicos remaches que llevan en las aletas estabilizadoras. En las fotos siguientes se pueden apreciar con detalle




Josep Mª nos ha enviado una completa descripción de la granada de mortero Valero calibre 81 (Original). Gracias, en nombre de todos.

"Se compone de cuerpo , cola estabilizadora , artificio de toma de fuego  y carga explosiva.

De forma ovoidal, de acero, de 81 mm. de calibre y 4,175 Kgs de peso total, con 550 grs de trilita comprimida como carga explosiva ; va dirigida en su trayectoria por penacho de seis aletas , fijas en un tubo , en cuyo interior están colocados el cartucho que contiene la carga inicial de proyección y la válvula.
Es de fragmentación iniciada para facilitar su troceo y el detonador va situado fuera de la carga explosiva hasta el momento de percusión de la granada , de tal manera que la posible explosión prematura de aquel no se trasmita a esta.
La granada va dotada de tres seguros: uno automático , que es a la vez de anima y de transporte ; otro de inercia y el tercero de caída.

El primer seguro o sea el automático es una varilla o vástago cilíndrico con distintos diámetros que se aloja en el apéndice porta-seguro del cuerpo de la granada .el extremo que penetra en esta lo hace a la vez en el taladro ojo de llave del porta-detonador y tiene una gargantilla que engancha en la parte inferior de dicho taladro. Hacia el extremo interior aumenta , con el diámetro , la solidez de la pieza y sirve de guía al muelle, que apoya en un resalte  circular del vástago , el cual , a partir de este resalte forma un escalón y termina en una pequeña espiga a la que se ajusta una pastilla de pólvora comprimida ; esta pastilla de pólvora comprimida al quemarse hace funcionar  el mecanismo.

El segundo seguro (de inercia) consiste en un tapón de bronce roscado a la ojiva de la granada , con un vástago de de dos diámetros , el menor de los cuales esta atravesado por un pequeño muelle , y en el se alojan dos masas , que son obligadas hacia el exterior por el muelle citado.

El tercer seguro , o de caída , consiste en un muelle helicoidal que va en el interior del tubo alojado del artificio de fuego y que uno de sus extremos se apoya en la separación donde se atornilla el tubo porta-aguja y el otro portacebo impidiendo así  que este se precipite sobre el percutor  hasta que la granada choque con el terreno o un obstáculo  cualquiera.

Como cargas suplementarias de proyección tiene tres suplementos de 13.50 gramos de pólvora cada uno y que se emplean con arreglo a las indicaciones de la tabla de tiro pudiendo conseguirse un alcance  máximo de 2.200 metros.

La granada , cuyo cuerpo se fraccionara en trozos de forma irregular , que se esparceran en un radio de acción de 85 a 100 metros.

Nunca se utilizara como carga de proyección el cartucho solo. Este cartucho proporcionara un alcance máximo de 140 metros .

DATOS NUMÉRICOS:

CALIBRE                                                                         81 MM
LONGITUD DEL CAÑÓN                                              1.20 METROS
ALCANCE MÁXIMO                                                      2.200 METROS
VELOCIDAD MÁXIMA DE TIRO                                  18 DISPAROS POR MINUTO.
PESO DEL CARTUCHO DE PROYECCIÓN             15.5 GRAMOS
IDEM DE LA CARGA DE PÓLVORA                            4   GRAMOS
PESO DE CADA SUPLEMENTO                                15.50 GRAMOS
PESO DEL DETONADOR                                             8.9 GRAMOS



Por último, según tengo entendido, por parte de las tropas republicanas se fabricó una granada de mortero "mejorada", denominada Granada de Mortero VALERO de 81 mm; modelo 1938, de mayor longitud y con mayor capacidad de explosivo. Exteriormente es muy parecida a la Granada de Mortero "PORTA-PROPAGANDA"

 (Foto Museo de la Batalla del Ebro. Gandesa)


Andrés nos ha remitido una excelente fotografía y datos sobre una Granada Valero de 81 mm incendiaria.




Utiliza el mismo sistema de estabilización de todas las granadas Valero, seis aletas con esos característicos remaches que la hacen inconfundible; en el cuerpo lleva dos bandas de conducción de latón y es de aluminio, con unas pequeñas perforaciones en su parte superior que es roma. La espoleta es plana y su funcionamiento es de "percusión".

Belenos, como siempre, al "quite" nos ha mandado una muy interesante fotografía donde se puede apreciar a tropas del Ejercito Nacional en Oviedo, portando esta granada de mortero. Para verla, pulsa este enlace.



Mortero VALERO Mod 1933 Calibre 81

Peso 73,5 Kgr.

Alcance 2.200 metros

Construido en la Frabrica de San Carlos

Reglamentario en el Ejercito Español desde 1933

Datos y fotografia aportados por F.R. Padron (Gracias)



Si quieres aportar alguna cosa, o realizar alguna sugerencia, no dudes en escribir
