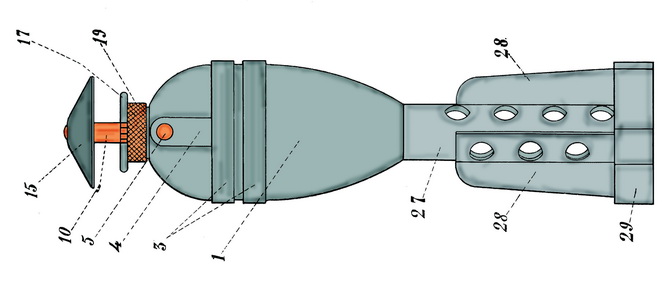

Imagen coloreada por la administración de la página a partir de la existente en el Manual "Nomenclatura, descripción sumaria y entretenimiento de las máquinas de acompañamiento de la Infantería". Morteros. 1928

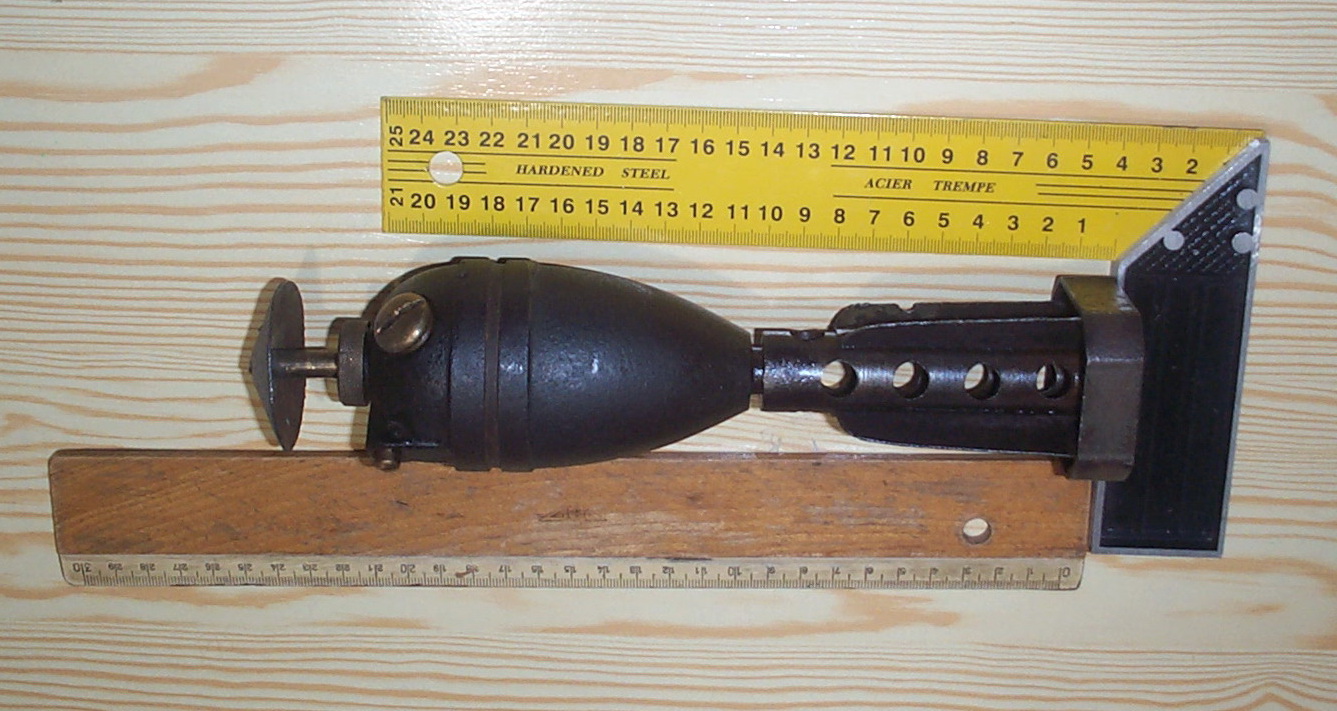

Es una granada de hierro fundido, con cuerpo ovoide, con las paredes barnizadas interiormente, con un grosor de sus paredes de 8 mm. En su interior lleva una carga explosiva de 95 gramos de nitramita.
Como sistema de estabilización tiene cuatro aletas planas fijas y abrazando a estas aletas una lamina metálica de aristas redondeadas.
(Informacion aportada por Juan Antonio. Muchas gracias)

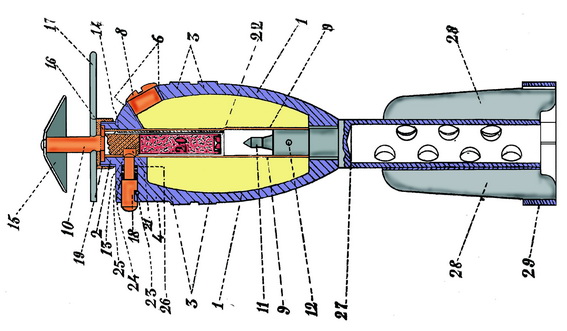

Imagen coloreada por la administración de la página a partir de la existente en el Manual "Nomenclatura, descripción sumaria y entretenimiento de las máquinas de acompañamiento de la Infantería". Morteros. 1928

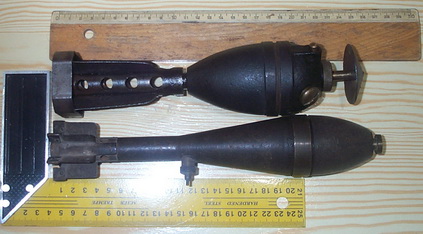

Comparativa entre una granada de mortero Valero de 600 mm. modelo 1926 y una granada de mortero Valero de 50 mm. modelo 1932

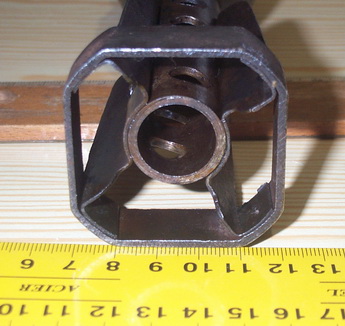

Detalle de las aletas estabilizadoras
