| Esta granada de origen Francés,
fue ampliamente
utilizada durante la 1 Guerra Mundial por las tropas francesas desde el
año 1915, llegando a ser reglamentaria con la espoleta modelo 1935
hasta hace relativamente pocos años en el Ejercito Francés. Al parecer llegó a
nuestro país en el año 1938 comprada por el gobierno
republicano.
|
|
|
|
|
| Esta dividida en cuerpo
y espoleta. El cuerpo es metálico de forma ovoide, parecido a una
piña. Esta pre-fragmentado de
fundición con la intención de facilitar la formación de metralla tras

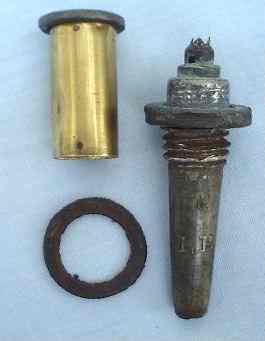

su detonación. Esta granada ha utilizado varios tipos distintos de espoleta. La primera de ellas, la conocida como 1915 consistía en dos tubos de cartón, que resbalaban uno dentro del otro, llevando en su interior los elementos de iniciación que estaban formados por una mecha unida a un detonador, y que llevaba en su parte superior, una lamina de latón de superficie rugosa, situado todo ello en el tubo interior; y una sustancia sensible al roce, situada en el tubo exterior. Todo ello protegido por un tapón metálico que solía ser de latón o lamina de acero en el modelo 1916. Su funcionamiento era sencillo. Se sacaba el tapón de protección y se golpeaba la parte superior del tubo exterior. Al bajar, la mezcla sensible a la fricción y al roce, incidía sobre la lamina de latón rugosa, lo que iniciaba esa mezcla, que iniciaba la mecha lenta, comenzando el retardo, que variaba entre 4 a 6 segundos. Como quiera que los tubos de cartón era muy sensibles a la humedad, estos fueron sustituidos por tubos metálicos de latón o plomo, aunque su funcionamiento era idéntico, dando lugar a la que fue conocida como espoleta modelo 1916.
|
|
|
|
|
|
|
|
|

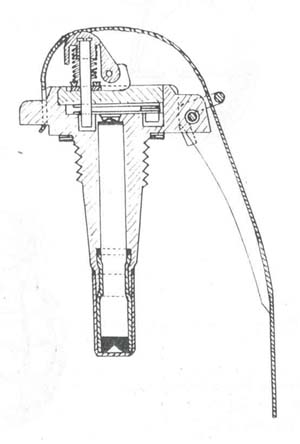

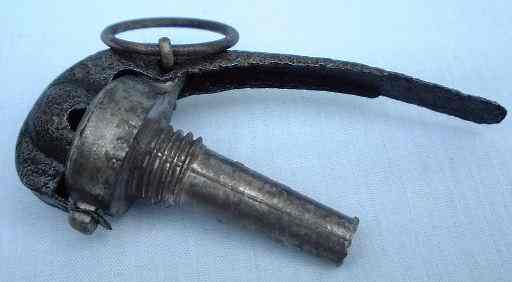

También en 1916 se introdujo la que oficialmente
se denomino como Espoleta automática, modelo 1916, conocida como
espoleta Brillant o Brilliant, que de las dos maneras las he visto
escritas. Su funcionamiento era simple. Una vez liberada de la anilla de
seguridad se lanzaba la granada, liberándose la palanca de seguridad
por la acción de un muelle. Al salir expulsada
la palanca de seguridad se liberaba un pasador que servia de retenida a
un resorte en forma de "V" que inicia la sustancia sensible al
roce que se encuentra sobre la mecha lenta, produciéndose, tras el
retardo, la detonación de la granada.
Esta espoleta, además de en este tipo de granadas, en nuestra guerra civil fue utilizada en otros vasos de granada, como por ejemplo en la "polaca", la "doble disco".
|
|
|
|
|
|
|
|
CARACTERÍSTICAS TÉCNICAS:
|
|
|
|
|
|
