GRANADA DE PIÑA DE 40 SEGMENTOS CON MECANISMO HORIZONTAL
|
Andrés nos ha facilitado
interesantes datos sobre esta granada.

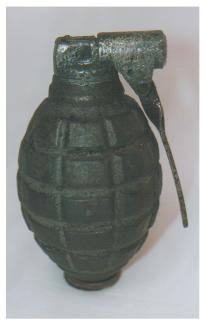

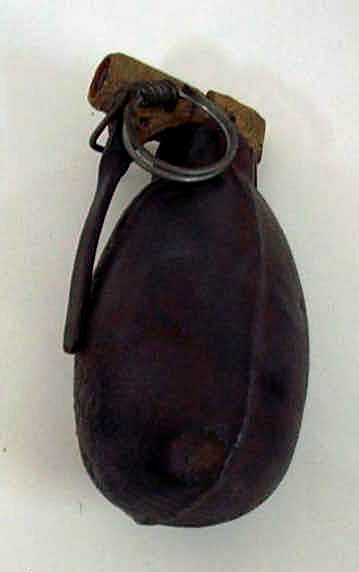

Es una granada de piña que, como se puede ver, tiene el cuerpo prefragmentado con 40 segmentos (8 filas por cinco). Lo curioso de ellas es la espoleta que porta, que Andrés ha venido a denominar "De Mecanismo Horizontal" (este mismos mecanismo aparece en otras granadas, como por ejemplo las de "PERA" que vemos en la imagen inferior). Andrés nos describe así el funcionamiento de la espoleta:
En cuanto al
mecanismo en sí, te lo paso a describir: en la parte cilíndrica
-derecha de la foto- se encuentra comprimido un muelle helicoidal que actúa
sobre una pequeña aguja percutora que queda retenida por el extremo
superior de la palanca; en el lado opuesto, extremo izquierdo de la
parte cuadrada, se encuentra una cápsula fulminante, y asomando en la
zona central desde la parte del mecanismo que se introduce en la
granada, la mecha-retardo, y al final, el multiplicador. Así, cuando
se quita el pasador de seguridad -ver el pequeño orificio que se
aprecia en la parte cilíndrica, hacia el centro, debajo-y al lanzar
la granada, se suelta la palanca, ésta se desplaza girando hacia la
derecha por la fuerza del resorte que empuja sobre la aguja, y ésta
finalmente acaba por impactar en el lado opuesto del mecanismo sobre
la cápsula inflamando la mecha e iniciando el retardo.
Un detalle curioso y quizá la "perdición" del sistema
consiste en que los laterales de la zona cuadrada llevan un taladro
central -no se aprecia bien en la foto-destinado a favorecer la
combustión de la mecha, por oxigenación, pero que, al permitir también
la entrada de humedad, determinarían la abundancia de fallos.
Una observación final, en el mecanismo de la foto falta el pasador de
seguridad y la anilla, similar al de B-3 aunque de un alambre más
fino.
También nos informa Andrés que en algunas de estas espoletas aparece en relieve "F18" en un lateral de la zona cuadrada y en el otro la letra "M", e incluso en el libro "Guerra Civil y Franquismo en Alicante" se especifica que la producción diaria a finales de 1938 de las granadas F18 era de 5000 al día. No obstante, en un molde que se conserva en el Museo del Ejercito de Valencia, no aparecen ninguna de estas letras. En relación al origen y lugar de utilización, Andrés nos dice: "Atendiendo a que, que yo sepa, granadas con ese mecanismo solo salen por los frentes de Levante, lo del libro sobre la Guerra en Alicante, y el molde del Museo, que procede del Parque de Artillería de Valencia, lo que creo es que el pensar en el origen levantino de esas granadas está fundamentado, así como su empleo precisamente en el último tercio de la Guerra". Ya sólo nos queda dar las gracias a Andrés por compartir sus amplios conocimientos con nosotros y agregar que cualquier dato mas, será bienvenido.
|
Belenos nos aporta mas información
sobre esta granada:
"Para completar lo expuesto por Andrés,
la foto que pones en la entrada de esta granada, (que envié yo a "The
Granade Recognition Manual") apareció en un frente de Quijorna,
(Madrid) en una zona donde se combatió en la batalla de Brunete (verano
de 1937) la espoleta es mas pequeña que la F-18 aproximadamente 3/4 del
tamaño pero se ve que es el mismo modelo. Gracias Belenos, por ampliar la información.
|
