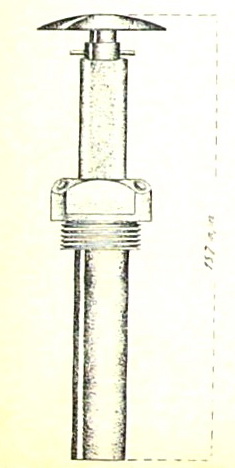

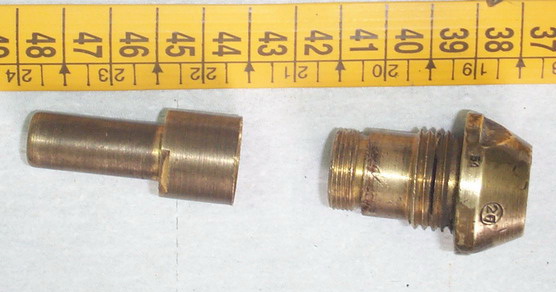

Es de latón. En la parte superior del cuerpo se rosca un tornillo porta-percutor, y en su interior va alojado el porta-cebo, al que separa del percutor un muelle en espiral y un pasador en horquilla que se extrae desde el exterior y sirve de seguro de transporte.
Existe otro modelo, diferenciándose solamente del tamaño, copia del alemán A-16.
Se emplea en las granadas de mortero de 60 sistema "BRANDT", 50 mm "VALERO" reformado y "FERROBELLUM" de 24 y 40 mm.

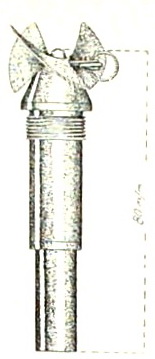

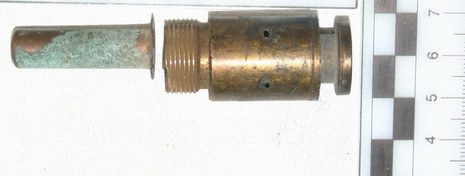

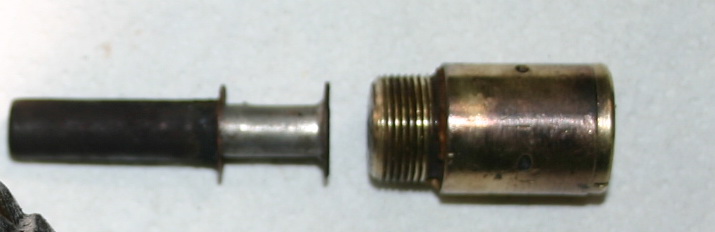

En realidad, esta espoleta también se denominada STOKE aunque en el Catalogo del Servicio de Recuperación la denomine Ferrobellum. Como sabemos Ferrobellum se trataba de un grupo de empresas, y esta espoleta la fabricaban otras factorías también.
Es de latón, y se emplea en las granadas para fusil "FERROBELUM" de 52 mm y diferentes granadas de mortero.
Es de latón. Es análoga a la de tipo francés. Lleva un seguro contra funcionamiento prematuro de su parte mecánica.
Se emplea en las granadas de mortero "BRANDT", de la que es original.

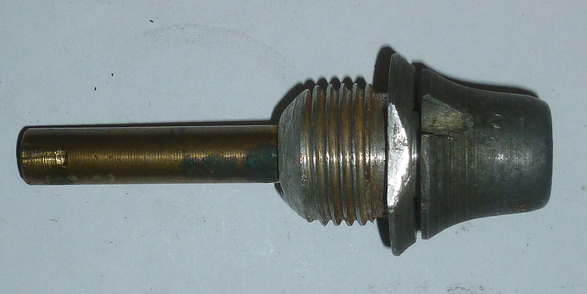

Es de aluminio todo menos el multiplicador, que es de latón. Su interior es semejante a la espoleta "RAYMOND".
Se emplea en las granadas de mortero de 50 y 81 mm "VALERO" reformado, puede también emplearse en los proyectiles de artillería.
Para más datos sobre esta espoleta visita la sección "Investigaciones" y descárgate el trabajo La espoleta Sylvia o más correctamente la espoleta con sistema R.S.A. (Rémondy Sans Armement) Por Güendis y Amonio

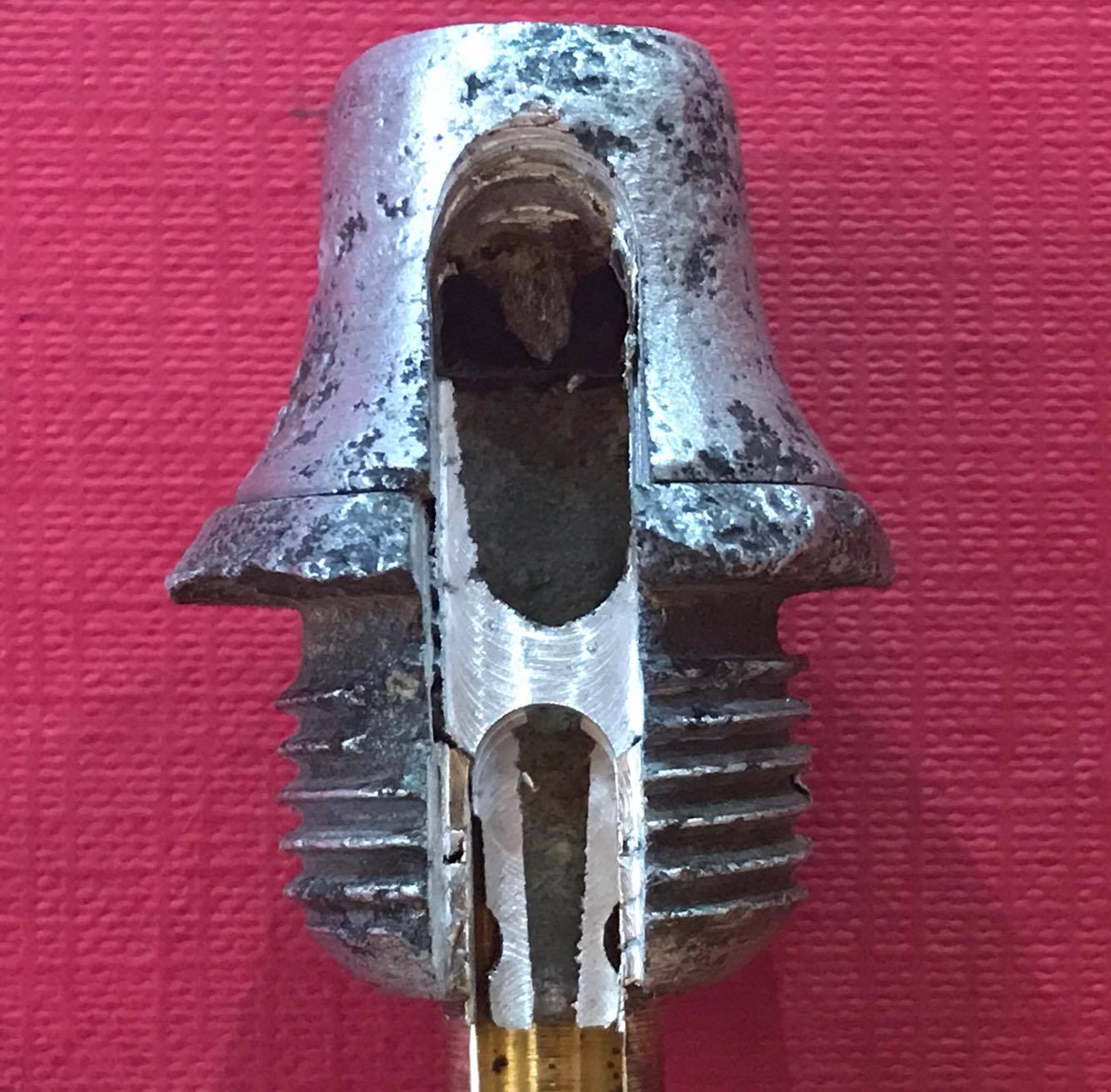

Imagen remitidas por Campesino

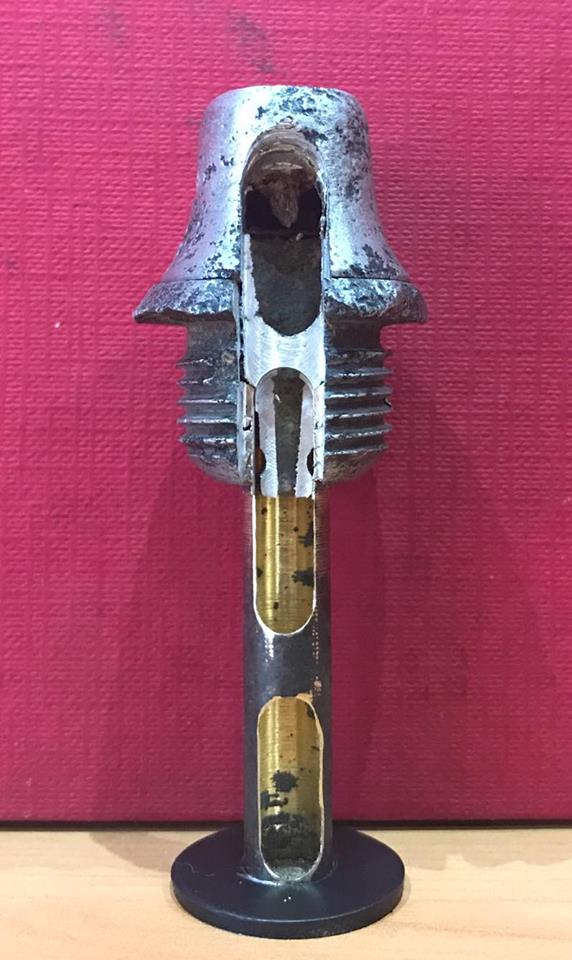

Imagen remitidas por Campesino

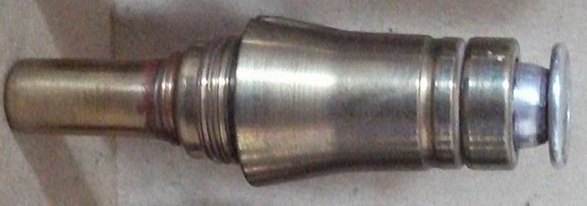

Es de latón, análoga a la "BRANDT".

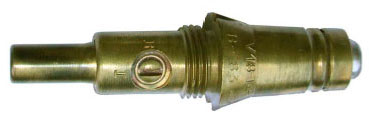

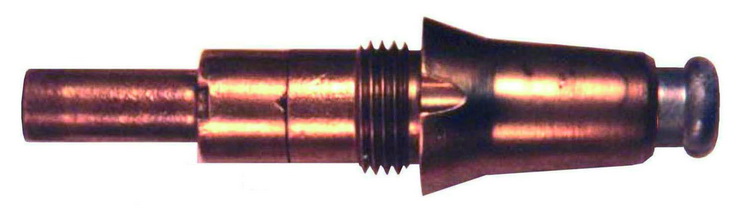

Las letras R e I indican las posiciones en que puede funcionar la espoleta con retardo o instantánea.
Se emplea en las granadas de mortero "BRANDT" de 81 mm.
Su construcción y funcionamiento es igual al de la espoleta del mismo nombre francesa para proyectiles.
Se emplea en las granadas de mortero de 81 "BRANDT" y "SKODA".
Su construcción y funcionamiento es igual al de la espoleta del mismo nombre francesa para proyectiles.
Se emplea en las granadas de mortero de 81 "BRANDT"

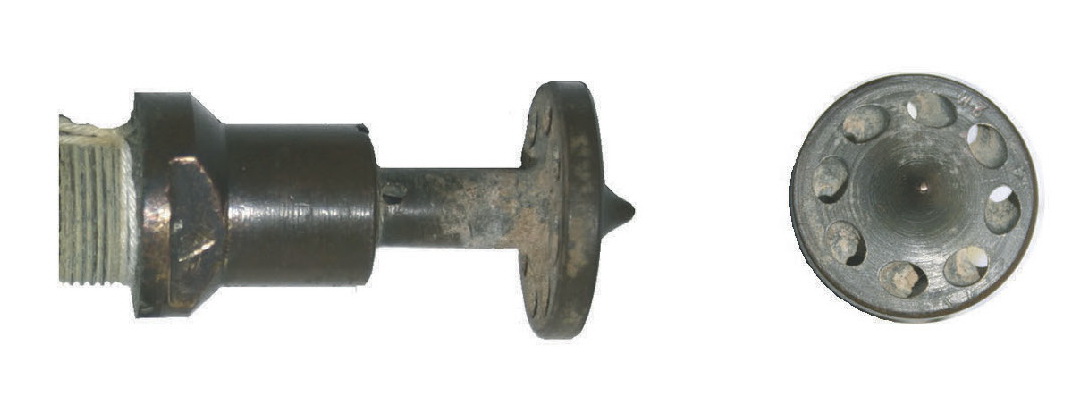

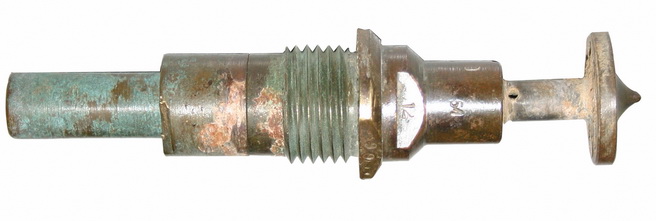

Es de latón. El platillo superior sirve de hélice y su eje es el percutor, que al girar avanza hasta quedar al rasante con el fulminante, que al chocar percute. Lleva un multiplicador en la parte inferior.
Se emplea en las granadas de mortero de 81 "BRANDT".
Su funcionamiento es idéntico al anterior.
Se emplea en las granadas "BRANDT" de 60 mm
Su funcionamiento es idéntico al anterior.
Se emplea en las granadas "BRANDT" de 60 mm
Es de latón; contiene dos seguros, uno de trasporte, que consiste en un pasador de horquilla, y otro de ánima. En la parte superior del cuerpo se rosca el porta-percutor.
Se emplea en las granadas de mortero "BRANDT" de 81 mm

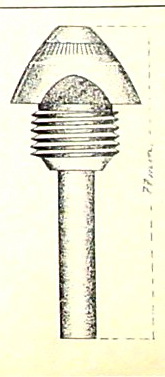

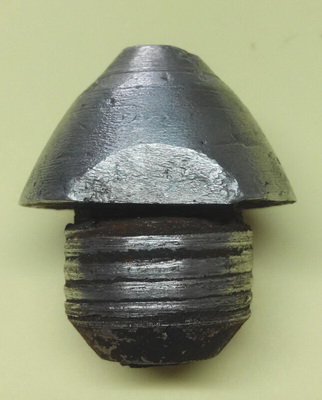

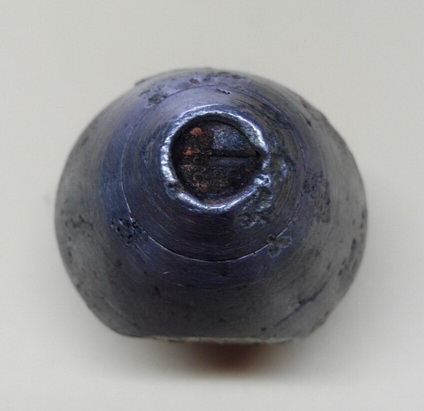

Es de aluminio, análoga a la "SILVA" en funcionamiento y empleo. Espoleta de origen Nacional, su nombre es la abreviatura de la ciudad de Valladolid.
Se emplea en las granadas de mortero de 50 y 81 mm "VALERO" reformado, puede también emplearse en los proyectiles de artillería.
Imagen remitida por Ricardo
Imagen remitida por Ricardo

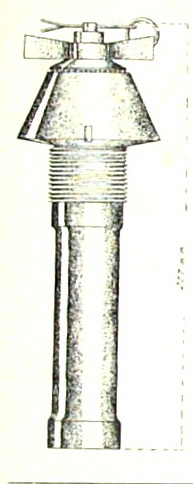

Esta espoletas es de hélice, que al desplazarse en su movimiento, hace desplazar interiormente el detonador, hasta introducirlo en el multiplicador, que está constituido por tres cilindros de tetralita comprimida, con un peso de 0,460 kilogramos.
En el fondo de la vaina del multiplicador se encuentra el percutor, mantenido en su posición mediante un muelle, que al chocar el proyectil en el terreno queda vencido, verificándose la percusión de la cápsula del detonador.
Para asegurar, durante el trasporte la posición de la hélice de la espoleta, lleva en su parte posterior un orificio, en donde se aloja un pasador con su anilla, que debe ser quitada al introducir el proyectil en el tubo.
Se emplea exclusivamente en la granada de mortero de 120 mm "FRANCO".
Nota: Yo pienso que no llegó a utilizarse durante la guerra civil aunque así lo diga el Catalogo del Servicio de Recuperacion.

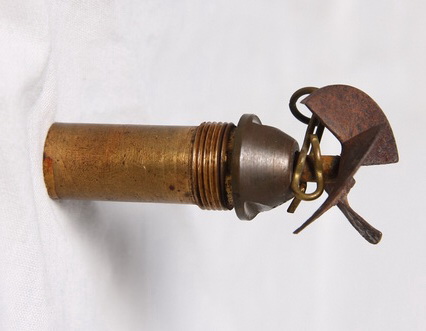

Es de latón, excepto la hélice, que es de hierro.
Su funcionamiento es similar a la espoleta "FRANCO".
Se emplea en las granadas lanzaminas o de trincheras ruso, calibre 24 mm. y en las granadas de fusil "FERROBELUM" de 52 mm.

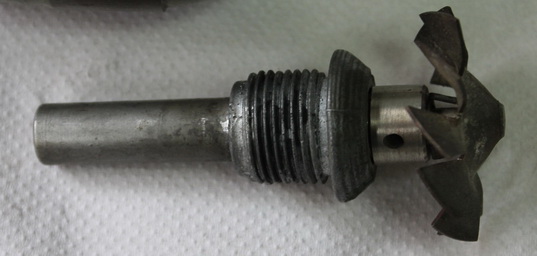

El cuerpo de la espoleta es de latón y la hélice de hierro.
Se emplea en las granadas de 60 mm "LAFITTE".
Es de latón. Se emplea en las granadas de mortero "LAFITTE" de 60 mm.

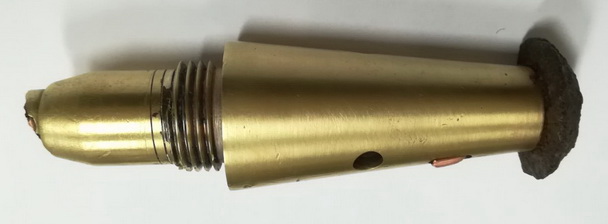

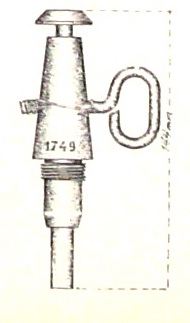

Es de latón, el percutor sobresale de la parte superior con forma de clavo y tiene un pasador que tiene que ser quitado antes del disparo. Para su funcionamiento se necesitan grandes ángulos de caída.
Se emplea en granadas rompedoras de obuses y morteros.
Su denominación real francesa es "24-31 Michelin" y fue utilizada en bombas de aviación de 10 Kg.
Imagen remitida por David

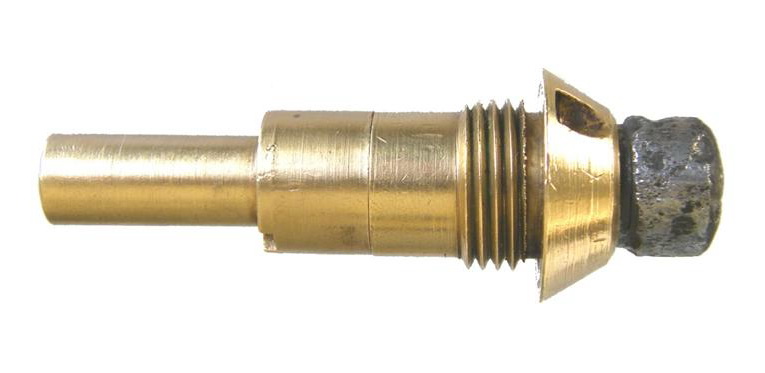

Es de latón; el tapón superior es de aleación de estaño, en contacto con la aguja percutora, que al chocar se desplaza al mismo tiempo que avanza la cápsula, lo que hace instantánea la explosión.
Se emplea en granadas rompedoras cuya velocidad inicial es inferior a 800 metros por segundo y en granadas de mortero.
Existen tres modelos, tapón color negro, corto retardo; tapón negro y multiplicador morado, largo retardo; tapón color gris, instantánea.
Es de latón, el percutor sobresale de la parte superior con forma de clavo y tiene un pasador que tiene que ser quitado antes del disparo. Para su funcionamiento se necesitan grandes ángulos de caída.
Se emplea en granadas rompedoras de obuses y morteros.
Es de latón y su funcionamiento es de mucha sensibilidad.
Se emplea en granadas de mortero y proyectiles de artillería.

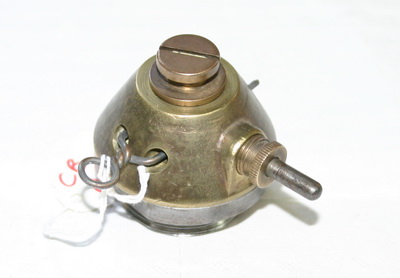

El cuerpo es pasta; la caperuza, partida en dos, es de latón; tiene un pasador que es el seguro que debe quitarse antes de ser lanzado el artefacto.

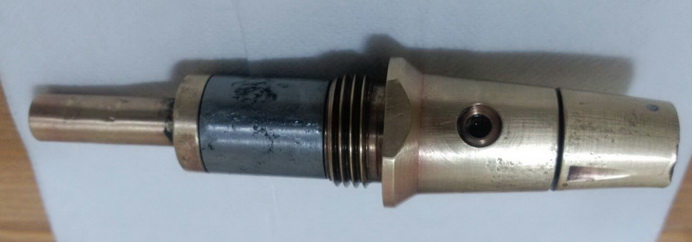

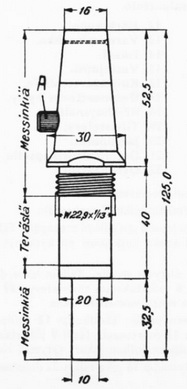

No aparece en el Catalogo del Servicio de Recuperación, aunque ha sido localizada en los campos de batalla. Espoleta de diseño francés y origen finlandés, donde recibe la denominación de SR-32-23/31. Ha sido localizada en granadas de mortero Brandt de 81mm modelo F.A. 24/27, conocida popularmente como "Polaca". Extremadamente escasa, se desconoce cómo y cuándo llegó a España.
Imagen remitida por David
